Dren de Condensado con Electroválvula: Cómo Ajustar el Temporizador

El dren del tanque abre cada tantos minutos, se oye el soplido y todos siguen con lo suyo. Mientras siga sonando, nadie lo revisa. Un día aparece agua en un cilindro o en una electroválvula al final de la red, y resulta que el dren llevaba meses mal ajustado.

Un dren de condensado con electroválvula es de las piezas más sencillas de una red de aire comprimido. Lleva una válvula normalmente cerrada y un temporizador que la abre unos segundos. Por eso mismo se ajusta una vez y nadie lo vuelve a tocar. Aquí va cómo ajustarlo bien y cuándo conviene cambiarlo por otro tipo de dren.

De dónde sale el agua y dónde se junta

El aire que entra al compresor trae humedad, y entre más caliente está, más agua puede cargar. Al comprimirlo y luego enfriarlo, parte de esa agua ya no cabe como vapor y se condensa. La guía de aire comprimido del Departamento de Energía de Estados Unidos lo explica con detalle, junto con los tipos de dren que se usan para sacarla.

El dren saca el agua que ya se condensó y se juntó en ese punto. La que se condensa después, cuando el aire se sigue enfriando en la tubería, depende de qué tan bien trabaje el secador. En la guía de válvulas solenoides para aire comprimido vimos lo que esa humedad les hace a las válvulas de la red.

El condensado se junta donde el aire se enfría y en las partes bajas de la red. Los puntos de siempre son el separador del postenfriador, el tanque, el secador, los filtros y las piernas de goteo que bajan del cabezal. Cada uno necesita su propio dren. Un dren bien ajustado en el tanque no protege a un filtro que está al otro lado de la nave.

Cuatro maneras de sacar el condensado

Cada método decide de forma distinta cuándo abrir la descarga, y eso cambia cuánto aire tira y qué mantenimiento pide.

Métodos para purgar condensado en una red de aire comprimido

Método	Cómo decide cuándo abrir	Qué vigilar
Válvula manual	Un operador la abre	Se queda entreabierta “para que drene sola” y tira aire todo el turno
Dren de flotador	El agua levanta un flotador y la descarga abre	No tira aire cuando trabaja bien, pero el sedimento lo tapa y pide mantenimiento seguido
Electroválvula con temporizador	Abre por tiempo, en el intervalo que se le programe	Abre aunque no haya agua, y el tiempo abierto puede no alcanzar para sacar todo
Dren sin pérdida de aire	Un sensor de nivel manda abrir cuando hay condensado acumulado	Hay que limpiar su depósito seguido para que la suciedad no trabe el mecanismo

Aquí nos enfocamos en el tercero, la electroválvula con temporizador. Es el que más depende de que alguien lo ajuste bien.

Cómo trabaja un dren temporizado

Tiene dos piezas. Una electroválvula de dos vías, normalmente cerrada, conectada en la parte baja del tanque o del filtro. Y un temporizador con dos ajustes: el intervalo entre descargas y el tiempo que la válvula queda abierta en cada una.

El temporizador no sabe si hay agua. Abre porque se cumplió el tiempo. Cuando el intervalo es muy corto para el agua que se junta, cada descarga suelta aire comprimido que ya costó energía producir. Y si el tiempo abierto no alcanza, el agua que quedó se sigue juntando y termina saliendo a la red.

Como la válvula es normalmente cerrada, sin energía se queda cerrada. Un fusible abierto, un temporizador desconectado o una bobina quemada no hacen ruido ni tiran aire. El dren deja de drenar y nadie se entera hasta que el agua sale por otro lado.

Cómo ajustar el intervalo y el tiempo abierto

Un fabricante de drenes temporizados da un criterio muy práctico. En cada apertura debe salir todo el condensado, luego más o menos un segundo de aire, y ahí la válvula cierra. Para verlo necesitas que la descarga llegue a un punto donde se pueda observar, como un recipiente de recolección.

Para arrancar, el manual de instalación de otro fabricante sugiere un tiempo abierto de medio segundo a dos segundos, con el intervalo en cinco minutos. A partir de ahí pide mover solo el intervalo: de medio minuto a un minuto cuando hay mucha agua, o de 15 a 30 minutos cuando hay poca. Son valores de ese fabricante para su equipo. Si tu dren trae manual, lo que diga ese manual va primero.

1. Observa varias descargas seguidas en la hora de más demanda de aire y, de preferencia, en la temporada húmeda. Es cuando más agua le llega al dren.
2. Deja el tiempo abierto corto y ajusta primero el intervalo.
3. Si cada descarga es puro aire desde el primer instante, el dren está abriendo más seguido de lo necesario y puedes alargar el intervalo. Antes confirma que el agua sí puede llegar hasta la válvula.
4. Si todavía sale agua al momento de cerrar, sin el soplo final, acorta el intervalo.
5. Sube el tiempo abierto solo si, con el intervalo ya corto, sigue sin salir toda el agua en cada apertura.
6. Entre un cambio y otro, deja pasar varios ciclos antes de decidir.
7. Anota el ajuste final en una etiqueta junto al dren, con la fecha. Así el siguiente técnico sabe de qué valor partir.

Ajustado así, el dren suelta algo de aire de más en los meses secos. Por eso conviene revisarlo cada que cambia la temporada. La cantidad de agua depende de la temperatura y la humedad del ambiente, y también de cuánto aire se produce. Vuelve a verlo cuando entre otro compresor o cuando cambie el consumo de aire de la planta.

Qué revisar en la electroválvula del dren

Como es una pieza chica, muchas veces se reemplaza con lo que haya en el almacén. Vale la pena revisarla con el mismo cuidado que cualquier otra posición:

• Presión. Tiene que aguantar la presión máxima que puede alcanzar ese tanque o filtro, no solo la presión normal de trabajo.
• Tipo de accionamiento. Una válvula pilotada necesita una presión diferencial mínima para abrir. En el arranque, con el tanque casi sin presión, puede no descargar. La guía de acción directa contra indirecta explica por qué pasa.
• Fluido. El condensado lleva agua, óxido, sedimento y, en compresores lubricados, lubricante. El cuerpo y los sellos tienen que aguantar esa mezcla.
• Datos eléctricos. Voltaje y tipo de corriente iguales a los del circuito que alimenta el temporizador. El cableado lo hace personal calificado.
• Protección del conector. El dren vive en la parte más baja del equipo, donde hay agua y salpicaduras. Revisa el grado de protección con la guía de grados IP y NEMA.

Instalación: filtro, bloqueo y línea de descarga

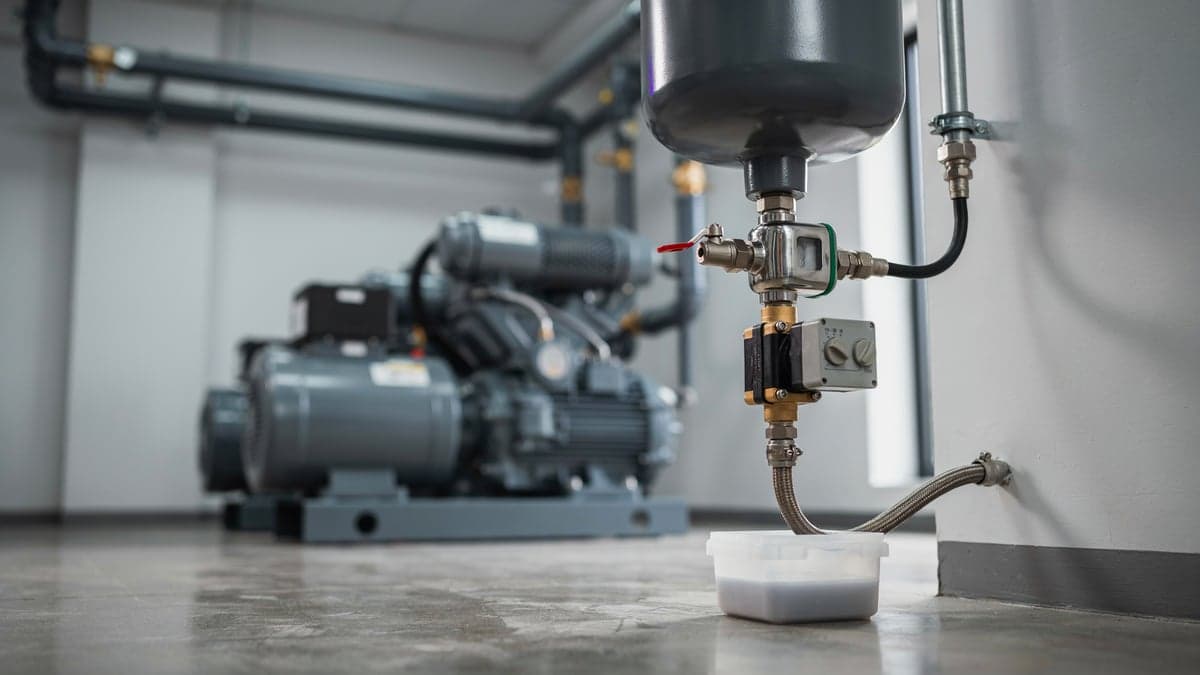

Pon un filtro de malla antes del dren. La suciedad del condensado tapa los puertos de entrada y de salida de los drenes temporizados, y lo mismo les pasa a los de flotador. Algunos drenes ya traen ese filtro integrado, con una válvula de bola para soplarlo sin desarmar. Si el tuyo no lo trae, instálalo aparte. En nuestra guía de filtración aguas arriba explicamos cómo elegirlo.

• En el punto más bajo. El agua tiene que llegar al dren por gravedad. Un tramo que sube antes de la válvula deja un charco que el dren nunca ve.
• Con una válvula de bloqueo antes. Te permite aislar el dren para darle servicio. Aun así, libera la presión del tramo antes de aflojar cualquier conexión.
• Con la descarga bien sujeta. El condensado sale empujado por la presión del tanque. Fija la línea de descarga y llévala a un recipiente o punto de recolección donde se pueda ver.
• Protegido del frío. Si el dren queda a la intemperie en una planta donde hiela en invierno, el agua puede congelarse adentro. Ahí el dren necesita calefacción.

A dónde va el condensado

Lo que sale del dren trae más que agua. En compresores lubricados arrastra lubricante, y hay que separarlo antes de mandar el condensado al drenaje. Para eso existen separadores de agua y aceite. Antes de conectar la descarga a una coladera, pregunta al área ambiental de la planta qué tratamiento necesita.

Fallas típicas y cómo reconocerlas

Síntomas frecuentes en drenes temporizados

Lo que ves	Qué suele estar pasando	Qué revisar
Soplido continuo o muy largo en cada apertura	La válvula no está cerrando o el tiempo abierto sobra	Suciedad en el asiento, émbolo trabado, ajuste del temporizador
El dren nunca descarga, ni agua ni aire	No llega energía o la entrada está tapada	Alimentación del temporizador, fusible, bobina y filtro de malla
Solo sale aire, pero hay agua más adelante en la red	El agua no llega al dren o se junta en otro punto	Pendiente del tramo de entrada, piernas de goteo y filtros sin dren
No descarga en el arranque y después sí	Válvula pilotada sin diferencial suficiente	Tipo de accionamiento en la ficha técnica
Agua al final de la red con el dren funcionando	Secador apagado, trabajando arriba de su capacidad o con su propio dren fallando. También tiempo abierto corto, intervalo largo o un punto bajo sin dren	Operación del secador y su dren, ciclos en la hora de más demanda y recorrido de los puntos bajos

Conviene revisar los drenes seguido para confirmar que no se quedaron pegados. Un dren pegado en abierto tira aire sin parar y puede volverse una fuente importante de energía desperdiciada. Cuando se pega cerrado tarda más en notarse: el condensado se acumula y termina viajando aguas abajo, donde puede dañar otros componentes. Para revisar la electroválvula en sí, sirve la misma ruta de diagnóstico de electroválvulas.

Cuando el dren falla, lo que toca es limpiarlo o repararlo. Dejar entreabierta la válvula manual del bypass para que drene sola es justo la práctica que la guía del Departamento de Energía dice que nunca debe hacerse.

Cuándo conviene otro tipo de dren

El temporizador trabaja bien cuando la carga de agua es más o menos estable. Si cambia mucho entre turnos o entre temporadas, el ajuste queda largo o corto en alguna época del año. Con el ajuste para la temporada húmeda que proponemos arriba, el resto del año tira aire de más.

En esos casos vale la pena evaluar un dren que abra por nivel. Los de sensor, sin pérdida de aire, solo abren cuando hay condensado acumulado. Los de flotador tampoco tiran aire cuando trabajan bien, aunque el sedimento los tapa con facilidad. Si el mantenimiento de los de flotador ya pesa demasiado, conviene pasar a uno de sensor.

Para decidir, junta datos de tu planta: cuántas veces abre el dren al día, cuántos segundos queda abierto, la presión del tanque y el tamaño del puerto de descarga. Con eso se puede estimar cuánto aire suelta y cuánto cuesta producirlo. La guía de costo total de una electroválvula te ayuda a ordenar la comparación contra un dren por nivel.

Errores comunes que conviene revisar

• Dejar el temporizador con el ajuste de fábrica y no volver a verlo
• Ajustar el dren en temporada seca y no revisarlo cuando sube la humedad
• Instalar la electroválvula sin filtro de malla antes
• Poner una válvula pilotada que no abre con el tanque a baja presión
• Conectar el dren en un punto que no es el más bajo
• Dejar la válvula manual entreabierta porque el dren falla
• Mandar el condensado al drenaje sin separar el lubricante
• Culpar al dren del agua en la red sin revisar el secador
• Dar por hecho que un dren que sopla está sacando agua

Conclusión

Un dren temporizado bien ajustado saca toda el agua en cada apertura y cierra poco después. Para lograrlo hay que verlo trabajar en la hora de más demanda, de preferencia en la temporada húmeda. En los meses secos ese ajuste tira algo de aire de más, por eso conviene revisarlo cuando cambia la temporada o algo en la red.

Lo práctico es recorrer los puntos bajos con la planta en producción y anotar qué dren sopla sin agua, cuál no descarga y qué punto no tiene dren. En el mismo recorrido revisa que el secador esté trabajando y que su dren descargue.
