Diagnóstico de Electroválvulas: Por Qué No Abren o No Cierran

Cuando una electroválvula deja de responder, cambiar la bobina por intuición puede ocultar el problema real. Una falla eléctrica, una presión insuficiente, partículas bajo el asiento y un sello incompatible pueden producir síntomas muy parecidos, pero requieren soluciones completamente distintas.

El diagnóstico correcto consiste en separar el problema en tres zonas: señal eléctrica, accionamiento mecánico y condiciones del fluido. Esta secuencia reduce el tiempo de paro y evita reemplazar componentes que todavía están en buen estado.

Antes de intervenir: aplica el procedimiento de bloqueo y etiquetado de tu planta, desconecta la alimentación, despresuriza la línea y lleva el fluido a una condición segura. Si se trata de gas, combustible, vapor o un químico peligroso, el trabajo debe realizarlo personal calificado conforme al procedimiento específico de la instalación.

Primero identifica el síntoma

No todas las fallas se investigan de la misma manera. Observa qué hace la válvula cuando recibe la orden:

• No hay clic ni cambio de flujo: comienza por la señal, el voltaje, el conector y la bobina.
• Hay clic, pero no pasa fluido: revisa presión diferencial, sentido de flujo, orificio piloto y obstrucciones.
• La válvula no cierra por completo: busca suciedad en el asiento, daño del diafragma o presión en sentido inverso.
• La bobina zumba o se calienta demasiado: comprueba voltaje, frecuencia, montaje y libre movimiento del núcleo.
• Existe fuga externa: detén la operación y revisa conexiones, empaques, cuerpo y compatibilidad del material.

1. Verifica la señal eléctrica bajo carga

Mide el voltaje directamente en el conector mientras el control ordena el cambio de estado. Medir un cable desconectado puede mostrar el voltaje nominal aunque exista una terminal floja, un relevador dañado o una caída de tensión que aparece únicamente bajo carga.

Confirma que tensión, tipo de corriente y frecuencia coincidan con la placa de la bobina. Una bobina de 24 V DC no debe conectarse a 24 V AC, y una bobina diseñada para 60 Hz puede comportarse de forma distinta si se alimenta fuera de especificación. También revisa fusibles, salidas de PLC, relevadores, tierra y apriete del conector.

2. Comprueba la bobina

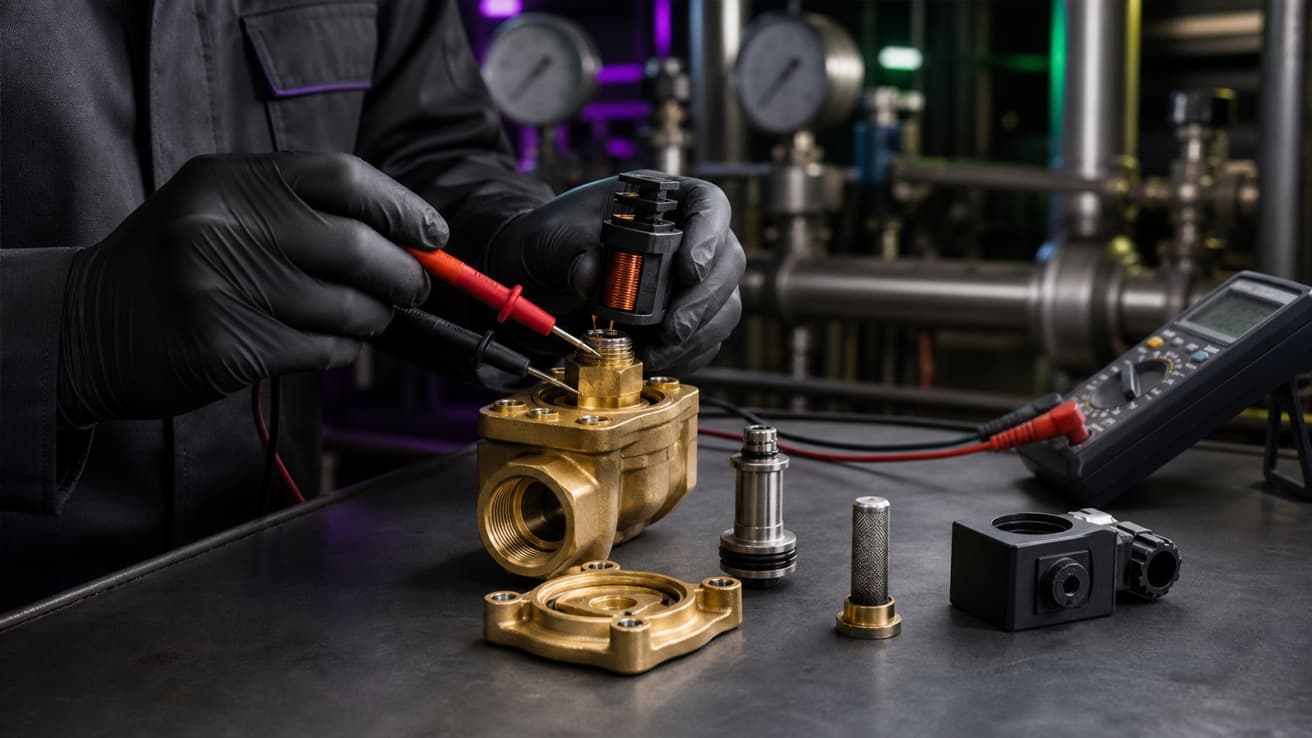

Con la energía desconectada, una medición de resistencia ayuda a detectar un devanado abierto o un cortocircuito evidente. No existe un valor universal: compáralo con la documentación del modelo o con una bobina idéntica en buen estado. Una lectura abierta indica que el devanado está interrumpido; una resistencia anormalmente baja puede señalar daño interno.

Que una bobina esté caliente no significa automáticamente que esté defectuosa. Muchas están diseñadas para servicio continuo y alcanzan temperaturas elevadas. Lo preocupante es el olor a aislamiento quemado, decoloración, carcasa deformada, disparos eléctricos o una temperatura fuera del límite indicado por el fabricante.

3. Escucha y confirma el movimiento del núcleo

Al energizar una válvula en condiciones seguras suele escucharse un clic metálico. Si hay señal correcta pero no hay clic, el núcleo puede estar pegado por corrosión, residuos o deformación del tubo guía. También puede existir una separación incorrecta entre bobina y operador.

Nunca energices una bobina retirada del conjunto si el fabricante no lo permite. En muchos diseños, el operador y sus piezas internas completan el circuito magnético; una prueba mal realizada puede sobrecalentar o dañar la bobina.

4. Revisa la presión mínima y el sentido de flujo

Una válvula pilotada puede producir un clic perfecto y aun así no abrir. Este tipo utiliza la presión del propio fluido para levantar el diafragma, por lo que necesita una diferencia mínima entre entrada y salida. Si el tanque está casi sin presión, existe contrapresión o la línea fue conectada al revés, el piloto no puede hacer su trabajo.

Comprueba la presión real a ambos lados durante la falla y compárala con el rango de la ficha técnica. Verifica también la flecha grabada en el cuerpo; no deduzcas la dirección por la forma exterior.

5. Busca contaminación en el asiento y el piloto

Óxido, cinta de sellado, rebaba de tubería, sarro y partículas del proceso pueden bloquear un orificio piloto o quedar atrapados bajo el sello. Una partícula diminuta basta para impedir el cierre hermético.

Con el sistema aislado y siguiendo el despiece del fabricante, inspecciona filtro, émbolo, resorte, diafragma y asiento. Limpia con un producto compatible con los materiales; no uses herramientas abrasivas sobre superficies de sellado. Si el elastómero está cortado, hinchado, endurecido o deformado, debe reemplazarse.

6. Confirma la compatibilidad del fluido

Un sello equivocado puede fallar sin que exista un defecto de fabricación. EPDM, NBR, FKM y PTFE responden de manera diferente ante aceites, vapor, solventes, agua caliente y químicos. Además del nombre del fluido, importan su concentración, temperatura y posibles aditivos.

Si la válvula funcionó bien durante semanas y después comenzó a pegarse o fugar, compara el estado del sello con el historial del proceso. Hinchamiento, pérdida de elasticidad o grietas suelen apuntar a incompatibilidad química o térmica.

7. Investiga las causas de cierre incompleto

Cuando una válvula normalmente cerrada deja pasar fluido sin energía, revisa primero suciedad en el asiento. Después comprueba:

• Diafragma perforado o instalado en posición incorrecta
• Resorte roto, fatigado o faltante
• Presión de retorno superior a la permitida
• Daño por golpe de ariete
• Desgaste del asiento o del émbolo
• Válvula sobredimensionada sometida a ciclos inestables

Una ruta de diagnóstico que ahorra tiempo

1. Identifica el síntoma exacto y consulta la placa del equipo.
2. Aísla energía y presión antes de tocar conexiones o partes internas.
3. Verifica voltaje bajo carga, corriente correcta y estado del conector.
4. Comprueba el accionamiento del núcleo.
5. Mide presión de entrada y salida durante la orden.
6. Confirma sentido de flujo, rango de operación y compatibilidad del medio.
7. Inspecciona suciedad y desgaste solo conforme al manual del modelo.
8. Documenta causa, piezas reemplazadas y condiciones encontradas.

Conclusión

Una electroválvula que no abre o no cierra no siempre necesita ser reemplazada. La señal eléctrica, la presión diferencial y la limpieza explican una gran parte de las fallas. Diagnosticar en orden convierte una búsqueda incierta en una revisión rápida y repetible.
