Filtración Aguas Arriba de una Electroválvula: Cómo Especificar Filtros y Canastas

Cuando una electroválvula falla antes de tiempo, el diagnóstico suele terminar en la bobina o en el sello. Pero buena parte de las intervenciones se originan aguas arriba: una partícula sentada en el asiento, una escama de óxido que tapa el orificio piloto o condensado que arrastra suciedad hacia el cuerpo.

El filtro no es un accesorio que se agrega si sobra presupuesto. Es parte de la especificación de la válvula, igual que el material del sello o el voltaje de la bobina. Esta guía explica cómo definirlo, dónde colocarlo y cómo mantenerlo.

El paso más pequeño de la válvula define la filtración

Una electroválvula no se obstruye por su conexión, se obstruye por su paso interno más estrecho, y ese punto casi nunca coincide con el diámetro nominal de la rosca. En una válvula de acción directa el paso crítico es el orificio del asiento. En una servopilotada existen dos pasos todavía más finos: el orificio piloto y el orificio de compensación del diafragma, ambos de diámetro muy inferior al de la tubería.

La consecuencia práctica es que una válvula servopilotada de conexión grande puede quedar fuera de servicio por una partícula que jamás habría afectado a la tubería. Y el síntoma no siempre es un bloqueo total: con el orificio de compensación parcialmente tapado, la válvula tarda en cerrar, gotea o queda a medio abrir sin que la bobina presente ninguna anomalía eléctrica.

Antes de elegir el filtro, revisa en la ficha técnica el diámetro de orificio del modelo y la recomendación de filtración del fabricante. Si el fabricante indica un grado, ese dato manda sobre cualquier criterio general.

Qué contamina realmente cada servicio

El contaminante cambia con el fluido, y el tipo de protección debe cambiar con él. Un filtro de malla resuelve partículas, pero no resuelve agua líquida ni aceite en aerosol.

Servicio	Contaminante habitual	Efecto sobre la válvula
Agua de proceso o de pozo	Arena, sedimento, óxido de tubería, dureza que mineraliza y forma sarro	Asiento rayado, orificio piloto tapado, cierre incompleto
Aire comprimido	Condensado, aceite del compresor, óxido de líneas de acero, partículas de desecante	Émbolo pegajoso, respuesta lenta, corrosión interna
Vapor	Condensado arrastrado, incrustación, óxido	Golpe, erosión del asiento, fuga en cierre
Aceite y combustibles	Gomas, agua libre, partículas de tanque	Depósitos en el vástago, atascamiento del émbolo
Químicos	Cristalización, precipitados, producto degradado	Bloqueo de pasos finos, ataque al elastómero

La lectura importante de esta tabla es que "poner un filtro" no describe una solución, describe una familia de soluciones. Hay que elegir la que corresponde al contaminante que sí existe en esa línea.

La instalación misma genera contaminación

Una parte considerable de las fallas tempranas no viene del proceso, viene del montaje: cinta de politetrafluoroetileno aplicada de más y cortada por la rosca, exceso de sellador líquido, rebaba de corte, virutas de roscado, escoria de soldadura, arena de una línea nueva y óxido suelto de tubería almacenada a la intemperie. Todo ese material viaja con el primer arranque y llega al primer estrechamiento del sistema, que suele ser la electroválvula recién instalada.

• Lava o sopla la línea antes de montar la válvula, con la posición puenteada o con un carrete provisional en su lugar.
• Instala y limpia el filtro antes de energizar por primera vez, y revísalo de nuevo poco después del arranque, cuando todavía arrastra residuo de obra.

Esa segunda limpieza temprana es la que más se olvida y la que más problemas evita. En una línea nueva el filtro se ensucia muy rápido al principio y después se estabiliza.

Cómo elegir el grado de filtración

El criterio base es directo: el filtro debe retener partículas más pequeñas que el paso más estrecho de la válvula. Si el elemento deja pasar algo del tamaño del orificio piloto, no está protegiendo nada.

Micras y malla no son la misma unidad

La finura se expresa de dos formas. En micras, que es la abertura real del elemento. Y en malla o mesh, que es el número de aberturas por pulgada lineal del tejido: a mayor número de malla, abertura más fina. Cuando compares dos filtros, verifica en qué unidad está expresado cada uno, porque la relación entre malla y micras depende del calibre del alambre y no es idéntica entre fabricantes.

El compromiso entre finura y caída de presión

Al definir el grado, considera el compromiso que siempre existe:

• Un elemento más fino protege mejor, pero se satura antes y exige limpieza más frecuente.
• Un elemento más fino genera mayor caída de presión, y esa caída se resta del diferencial disponible para la válvula.
• Un elemento demasiado grueso no evita la falla que se quería evitar.

El segundo punto merece atención especial en válvulas servopilotadas, porque necesitan un diferencial mínimo de operación para abrir. Si el filtro sucio consume parte de ese diferencial, la válvula deja de abrir sin que exista ninguna falla en ella: es una de las causas más fáciles de confundir con un problema eléctrico. Por eso el área filtrante importa tanto como la finura, ya que una canasta amplia mantiene baja la caída de presión y alarga el intervalo entre limpiezas con el mismo grado.

Filtro Y, canasta y filtro en línea

Para proteger una electroválvula se usan principalmente tres formatos:

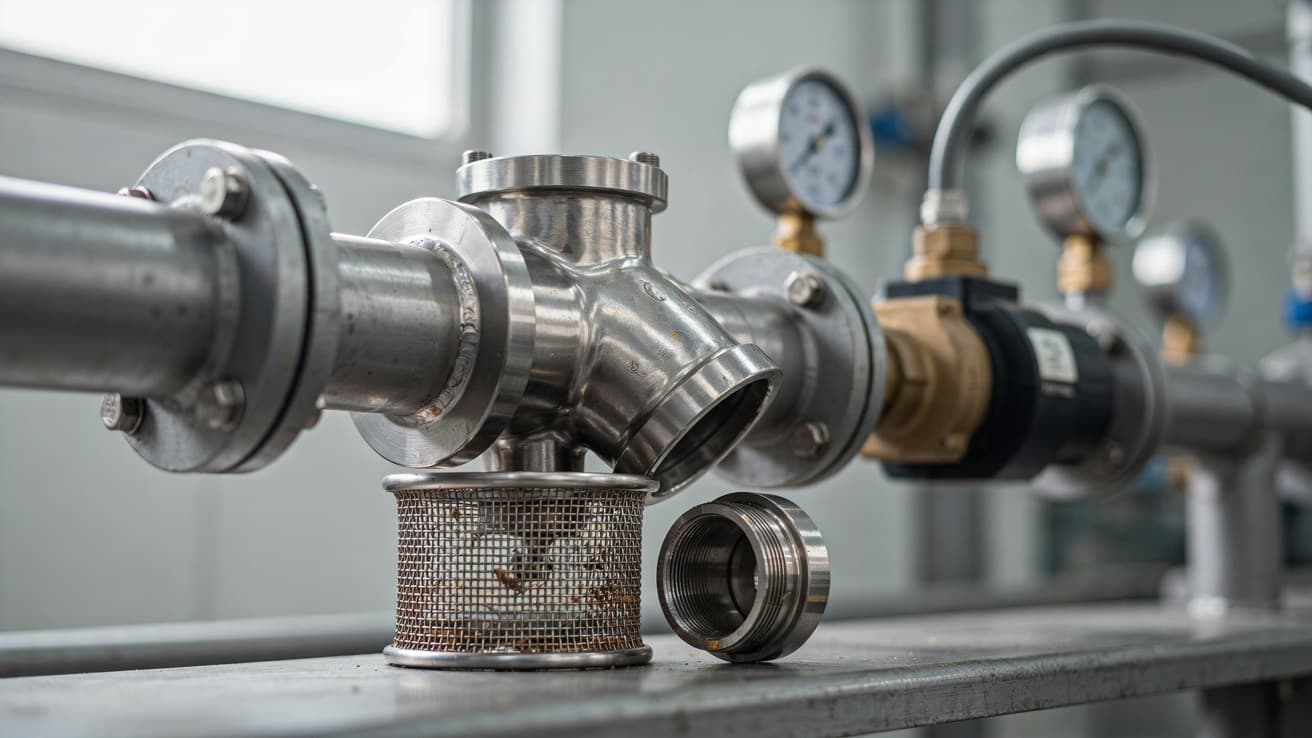

• Filtro Y. Compacto, económico y el más común en líneas de diámetro moderado. Admite montaje en tubería horizontal y en tubería vertical con flujo descendente, siempre que se respete la orientación de la bolsa. No es adecuado en tubería vertical con flujo ascendente: en esa posición el sólido retenido no queda confinado en la bolsa y regresa a la línea.
• Filtro canasta. Mayor área filtrante y mayor capacidad de retención antes de saturarse. Se usa cuando hay carga alta de sólidos o cuando no se quiere limpiar seguido.
• Filtro en línea con cartucho. Habitual en aire comprimido y en servicios que requieren grados finos, coalescencia o retención de aceite.

El material del cuerpo y del elemento debe ser compatible con el fluido, con el mismo criterio que aplicas a las partes mojadas de la válvula. Un cuerpo adecuado con canasta de material incompatible sigue siendo una selección incorrecta.

Orientación e instalación del filtro

Un filtro bien seleccionado y mal orientado protege menos de lo que aparenta. Puntos a verificar en campo:

• Sentido de flujo. Respeta la flecha del cuerpo. Invertido, el filtro no retiene y además empuja lo acumulado hacia la válvula.
• Orientación de la bolsa. En líquidos y en tubería horizontal, la bolsa apunta hacia abajo para que el sólido se acumule por gravedad. En vapor y gases en tubería horizontal, se orienta lateralmente para que el condensado no se estanque dentro de la bolsa. Nunca hacia arriba: en esa posición el sólido retenido cae de regreso a la tubería por gravedad y se arrastra hacia la válvula en condiciones de bajo caudal.
• Distancia a la válvula. Instálalo aguas arriba y razonablemente cerca, para que el tramo entre filtro y válvula no vuelva a ensuciarse.
• Espacio de servicio. Deja el claro necesario para retirar la tapa y extraer la canasta completa sin desmontar tubería.
• Bloqueo y purga. Si la posición es crítica, prevé válvulas de bloqueo y una purga para limpiar sin vaciar toda la línea.

Si el proceso no admite paro, evalúa un arreglo con filtro de respaldo o un bypass que permita limpiar en operación. Esa decisión pertenece a la etapa de diseño, no al día de la falla.

Aire comprimido: filtrar partículas no es suficiente

En neumática el problema rara vez es sólo el sólido. El aire sale del compresor caliente y saturado, y al enfriarse condensa agua dentro de la red; además arrastra aceite del compresor y óxido de las líneas de acero al carbón. Una malla no retiene agua ni aerosol de aceite. Para eso se emplean separadores, filtros coalescentes, secado adecuado al punto de rocío necesario y una unidad de mantenimiento cercana al punto de uso. El drenado del condensado debe ser confiable: un dren que no funciona convierte al propio filtro en un depósito de agua.

Cómo especificar la calidad del aire sin ambigüedad

Si necesitas especificar formalmente la calidad de aire de una red, la norma ISO 8573-1 clasifica los contaminantes del aire comprimido en clases separadas para partículas sólidas, agua y aceite, donde un número de clase menor corresponde a aire más limpio. Usarla evita discusiones ambiguas sobre qué significa "aire limpio" entre el proveedor del equipo y la planta.

Cómo saber que el filtro está saturado

El indicador más confiable es la caída de presión a través del filtro. Instalar manómetros antes y después, o un indicador de presión diferencial, convierte una inspección subjetiva en un dato. La limpieza deja de programarse por costumbre y empieza a programarse por condición.

Señales indirectas en campo

Señales indirectas que apuntan a un filtro obstruido:

• Caudal por debajo del habitual con la válvula plenamente energizada.
• Apertura lenta, intermitente o que ya no ocurre en válvulas servopilotadas.
• Presión de entrada normal en el cabezal pero baja en la entrada de la válvula.
• Ruido de flujo o vibración que no existía antes en esa posición.

Ante estos síntomas, revisa el filtro antes de desmontar la electroválvula. Es la comprobación más rápida y la que con más frecuencia explica el problema.

Integra el filtro al plan de mantenimiento y al almacén

Un filtro que nadie limpia deja de ser una protección y se vuelve una restricción. Para que el mantenimiento sea sostenible:

1. Registra el filtro como activo asociado a la posición de la válvula, no como parte anónima de la tubería.
2. Documenta modelo, tamaño, material del cuerpo y grado del elemento en la ficha de la posición.
3. Da de alta la canasta o el cartucho de repuesto en el almacén MRO, con su referencia y su equivalencia entre posiciones.
4. Define la frecuencia de limpieza con el historial real de esa línea y con la caída de presión medida, no con un intervalo genérico.
5. Al limpiar, inspecciona el elemento. Una canasta rota o deformada deja pasar todo y da una falsa sensación de protección.

Errores comunes que conviene revisar

• Elegir el filtro por el diámetro de la tubería y no por el paso interno de la válvula.
• Instalarlo aguas abajo, donde ya no protege nada.
• Montarlo con la bolsa hacia arriba.
• Operar sin canasta después de una limpieza, "temporalmente".
• Suponer que una malla retiene agua o aceite en aire comprimido.
• No considerar la caída de presión del filtro dentro del diferencial disponible.
• Aplicar cinta o sellador en exceso y enviar el sobrante directo a la válvula.

Conclusión

La filtración aguas arriba es la protección más económica de una electroválvula y la que más veces se especifica sin criterio. La regla que ordena la decisión es simple: parte del paso más estrecho de la válvula y define un grado que retenga lo que ese paso no tolera.

Lo demás se desprende de ahí. Elige un formato con área suficiente para no comerse el diferencial, oriéntalo según el fluido y la posición de la tubería, y programa su limpieza con presión diferencial medida en lugar de un intervalo genérico.
