Cómo Automatizar una Válvula de Bola o Mariposa con Actuador Neumático

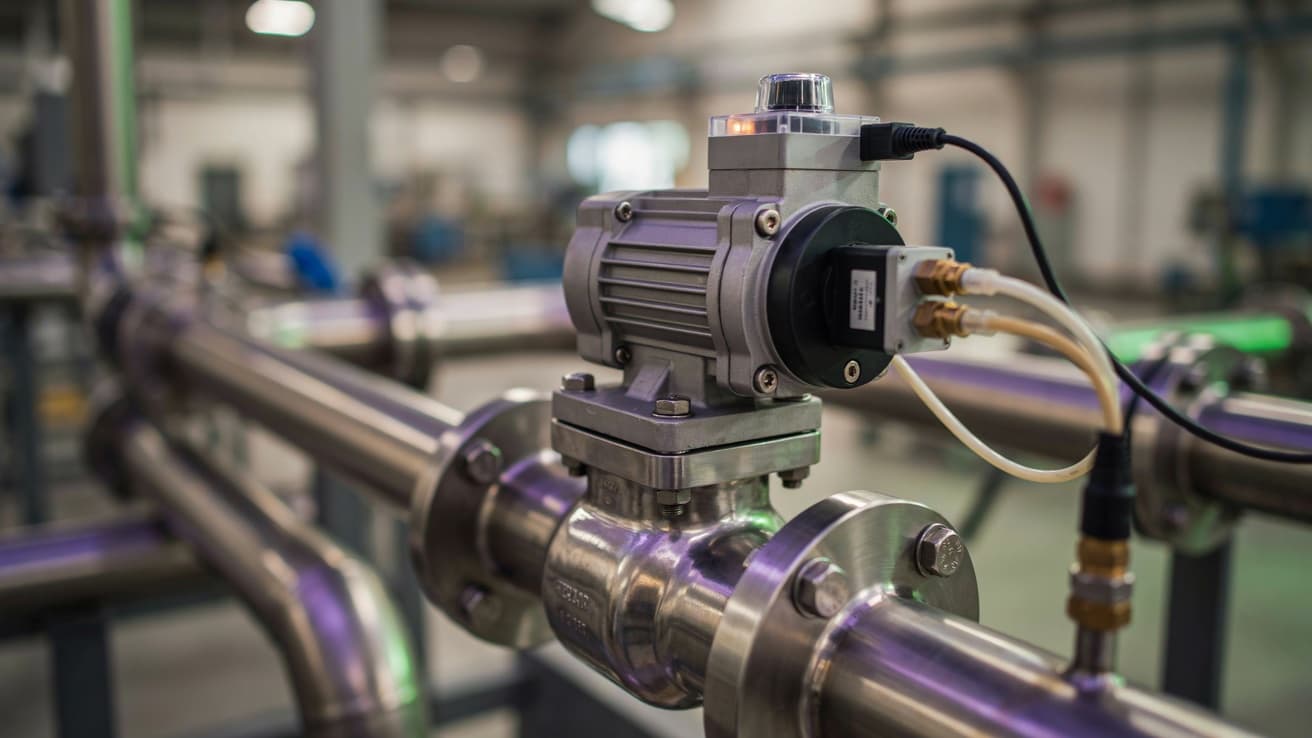

Cerrar una línea a mano deja de ser viable cuando la maniobra tiene que repetirse muchas veces al día, ocurrir en segundos o ejecutarse desde el tablero. Ahí una válvula de bola o de mariposa se convierte en un conjunto automatizado: la válvula sigue siendo la misma, pero encima lleva un actuador neumático y una electroválvula que lo manda.

El error más frecuente no está en la válvula ni en el actuador por separado, sino en cómo se combinan. Un actuador de doble efecto en una posición que exigía cierre por falla produce un conjunto que gira bien en el banco y decepciona en planta. Esta guía ordena las decisiones en el orden en que conviene tomarlas.

Qué compone un conjunto automatizado

Antes de cotizar conviene separar las partes, porque cada una tiene su propia especificación:

• La válvula. Bola o mariposa, con su asiento, su sello de flecha y su par de operación.
• El actuador de un cuarto de vuelta. Convierte presión de aire en giro de noventa grados sobre la flecha.
• El adaptador de montaje. Brida y acoplamiento que unen actuador y válvula sin desalinear la flecha.
• La electroválvula piloto. Recibe la señal eléctrica y dirige el aire hacia el actuador.
• Los accesorios. Reguladores de velocidad, señalización de posición, mando manual y, cuando el servicio lo pide, un posicionador.

El conjunto se puede comprar armado y probado o integrarse en campo. La segunda ruta es válida, pero entonces verificar par, montaje, presión de mando y posición de falla es responsabilidad de quien lo arma.

Doble efecto o resorte de retorno: empieza por la posición de falla

Esta decisión condiciona todo lo demás, y no es una decisión de costo. La pregunta correcta no es cuál actuador es mejor, sino qué debe hacer esa válvula cuando se pierde el aire de instrumentos o la señal eléctrica.

Actuador de doble efecto

Recibe aire en ambos lados del pistón: una cámara lo abre y la otra lo cierra. Es más compacto para un par dado y aprovecha toda la presión disponible en ambos sentidos del giro. Su característica definitoria es que, al perder el aire, se queda donde estaba: no cierra ni abre por sí solo.

Actuador de resorte de retorno

El aire trabaja en un solo sentido y los resortes devuelven el actuador a su posición de reposo. Al perder aire o señal, la válvula va a esa posición por energía mecánica almacenada. Se especifica como cierre por falla o apertura por falla según hacia dónde lleve el resorte.

Es más voluminoso y más caro para el mismo par, porque el aire debe vencer al resorte al trabajar y el resorte debe vencer al par de la válvula al regresar. A cambio, es la única de las dos opciones que ofrece una posición definida sin aire.

Dimensionar el actuador: el par manda, no el diámetro

Un actuador no se elige por el tamaño nominal de la tubería, sino comparando el par que necesita la válvula contra el que entrega el actuador a la presión de aire realmente disponible.

El par de una válvula de un cuarto de vuelta no es un solo número: cambia a lo largo del giro y depende del diferencial de presión, del fluido, del material del asiento y del tiempo que lleve sin operar. Por eso el fabricante publica valores en varios puntos de la maniobra y conviene pedirlos en lugar de estimarlos.

• Presión de cálculo. Usa la presión mínima garantizada en ese punto de la red, no la del cabezal. Dimensionar con una presión optimista deja el conjunto corto el día que la red baja.
• Par de arranque y de asiento. Suelen ser los puntos más exigentes del giro. El actuador debe cubrirlos, no solo el par medio.
• Factor de seguridad. Aplica el que recomiende el fabricante. Los servicios sucios, con producto que cristaliza o con maniobras poco frecuentes, justifican un margen mayor.
• Curva del resorte. En actuadores de resorte, el punto crítico suele estar al final del retorno, cuando el resorte ya entregó buena parte de su fuerza.

Sobredimensionar tampoco es gratuito: un actuador excesivo consume más aire por maniobra y castiga el asiento y la flecha al cerrar.

El montaje mecánico: ISO 5211 y la alineación

La norma ISO 5211 define la brida de montaje de actuadores de un cuarto de vuelta sobre válvulas industriales: patrón de barrenos, dimensiones y acoplamiento con la flecha. Es lo que permite montar un actuador de un fabricante sobre una válvula de otro sin fabricar una pieza a la medida.

Que ambos declaren la misma designación de montaje es el punto de partida, no la verificación completa. Revisa además:

• La geometría del extremo de la flecha. El acoplamiento debe embonar en la forma y la altura reales, no solo en el patrón de barrenos.
• La alineación y la altura del soporte. Un soporte fuera de medida introduce carga lateral en la flecha y desgasta el sello. Si el conjunto necesita fuerza para embonar, algo está mal antes de apretar tornillos.
• Los topes de carrera. Ajústalos para que la bola o el disco lleguen exactamente a abierto y cerrado.
• El peso y la orientación. En diámetros grandes el conjunto requiere soporte propio, y debe quedar acceso al mando manual, al cableado y a la electroválvula.

La electroválvula piloto y la interfaz NAMUR

La electroválvula piloto convierte una señal eléctrica en movimiento del actuador, y su configuración se deriva del tipo de actuador:

Tipo de actuador	Electroválvula típica	Al perder aire o señal
Resorte de retorno	3/2 (una salida de trabajo y un escape)	El resorte lleva la válvula a su posición de reposo
Doble efecto	5/2 monoestable	Regresa a la posición de reposo de la electroválvula, pero sin aire el actuador se queda donde está
Doble efecto con memoria	5/2 biestable (dos bobinas)	Conserva la última posición mandada; requiere definir la secuencia de arranque

El montaje habitual sigue la interfaz NAMUR descrita en la recomendación VDI/VDE 3845, que estandariza la superficie de acoplamiento entre el actuador, la electroválvula y los accesorios de señalización. Con esa interfaz la electroválvula se atornilla directamente sobre el actuador y el aire viaja por canales internos, sin mangueras expuestas. La ventaja no es estética: menos conexiones significan menos fugas, menos volumen muerto y tiempos de maniobra más consistentes.

En la electroválvula misma conviene revisar el caudal de mando, que debe llenar y vaciar el volumen del actuador en el tiempo requerido; el voltaje, tipo de corriente y consumo frente a la salida que la manda; el grado de protección y las aprobaciones del área; el mando manual de emergencia; y la orientación de los escapes.

Aire de mando: presión, caudal y calidad

Un conjunto bien dimensionado falla igual si el aire que lo alimenta no es el previsto. La presión que cuenta es la que llega al actuador durante la maniobra, medida en el punto y no en el cabezal: si varias válvulas grandes operan a la vez, la caída momentánea puede dejarlas a todas por debajo del par necesario.

El caudal importa por la misma razón: un actuador grande demanda un volumen considerable en pocos segundos, y ese pico lo tienen que sostener la manguera, las conexiones y la propia electroválvula.

Queda la calidad. El condensado, el aceite arrastrado y el óxido de línea deterioran sellos y guías del actuador y tapan los pasos finos del piloto. Cuando esa calidad debe especificarse formalmente entre la planta y el proveedor, la norma ISO 8573-1 clasifica por separado partículas sólidas, agua y aceite, y evita discusiones sobre qué significa aire limpio.

Velocidad de maniobra y señalización de posición

La velocidad se ajusta regulando el escape, no la alimentación. Estrangular el aire de entrada reduce la presión disponible y con ella el par; estrangular el escape frena el movimiento conservando la fuerza. Es el mismo principio que se aplica a un cilindro neumático.

Frenar la maniobra tiene además un beneficio de proceso: un cierre demasiado brusco en una línea de líquido puede provocar golpe de ariete. Si la línea ya tiene ese antecedente, el tiempo de cierre es un parámetro de diseño, no un ajuste que se deja al gusto del técnico.

Para la señalización se usa una caja de finales de carrera montada sobre la misma interfaz VDI/VDE 3845. Conviene tener presente qué confirma esa señal: la posición del eje del actuador. Que la válvula cierre herméticamente es otra cosa, y un asiento desgastado puede dar señal de cerrado con fuga presente.

Todo o nada frente a control modulante

El arreglo descrito hasta aquí es de dos posiciones. Si el proceso necesita regular, se requiere además un posicionador que compare la señal de control con la posición real de la flecha y dosifique el aire. Ahí también cambia la válvula: una bola o una mariposa de corte tienen una característica de flujo poco favorable en aperturas parciales y pueden sufrir erosión o vibración en esa condición.

Puesta en marcha del conjunto

1. Verifica que válvula, actuador, adaptador y electroválvula correspondan a lo especificado, y que el sentido de flujo y la posición de falla sean los previstos.
2. Sopla la línea de aire de mando antes de conectarla, para no enviar residuo de instalación a la electroválvula.
3. Con el proceso bloqueado y despresurizado conforme al procedimiento de la planta, opera el conjunto con el mando manual y confirma que el giro es completo y libre.
4. Ajusta los topes de carrera y comprueba la maniobra energizada en ambos sentidos, midiendo la presión en el actuador durante el movimiento.
5. Ajusta la velocidad con los reguladores de escape y calibra los finales de carrera, verificando la señal que llega al control en ambos extremos.
6. Prueba el comportamiento ante pérdida de aire y ante pérdida de señal, y confirma que coincide con la posición de falla especificada.
7. Presuriza el proceso, revisa hermeticidad en el sello de flecha y en las conexiones de mando, y documenta modelos, ajustes y resultados en la ficha de la posición.

Errores comunes que conviene revisar

• Elegir el actuador por el diámetro de la válvula en lugar de por su par de operación.
• Dimensionar con la presión nominal de la red y no con la mínima real en ese punto.
• Instalar un actuador de doble efecto donde el proceso exigía una posición segura sin aire.
• Suponer que un patrón de montaje compartido garantiza que el acoplamiento embona con esa flecha.
• Regular la velocidad estrangulando la alimentación y perder par en el intento.
• Interpretar la señal de final de carrera como prueba de hermeticidad.
• Registrar el conjunto en el almacén como una sola pieza, sin identificar actuador, piloto y kits de sellos por separado.

Conclusión

Automatizar una válvula de bola o de mariposa es un ejercicio de compatibilidad entre cuatro fichas técnicas: la de la válvula con su par, la del actuador con su curva y su posición de falla, la del montaje con su patrón e interfaz, y la de la electroválvula piloto con su caudal y sus datos eléctricos.

El orden ayuda a no equivocarse. Define primero qué debe pasar sin aire y sin señal, después dimensiona por par con la presión mínima real, luego resuelve el montaje y al final elige el pilotaje. Cuando la secuencia se invierte, el conjunto se arma igual pero termina ajustándose en planta a base de intentos.
