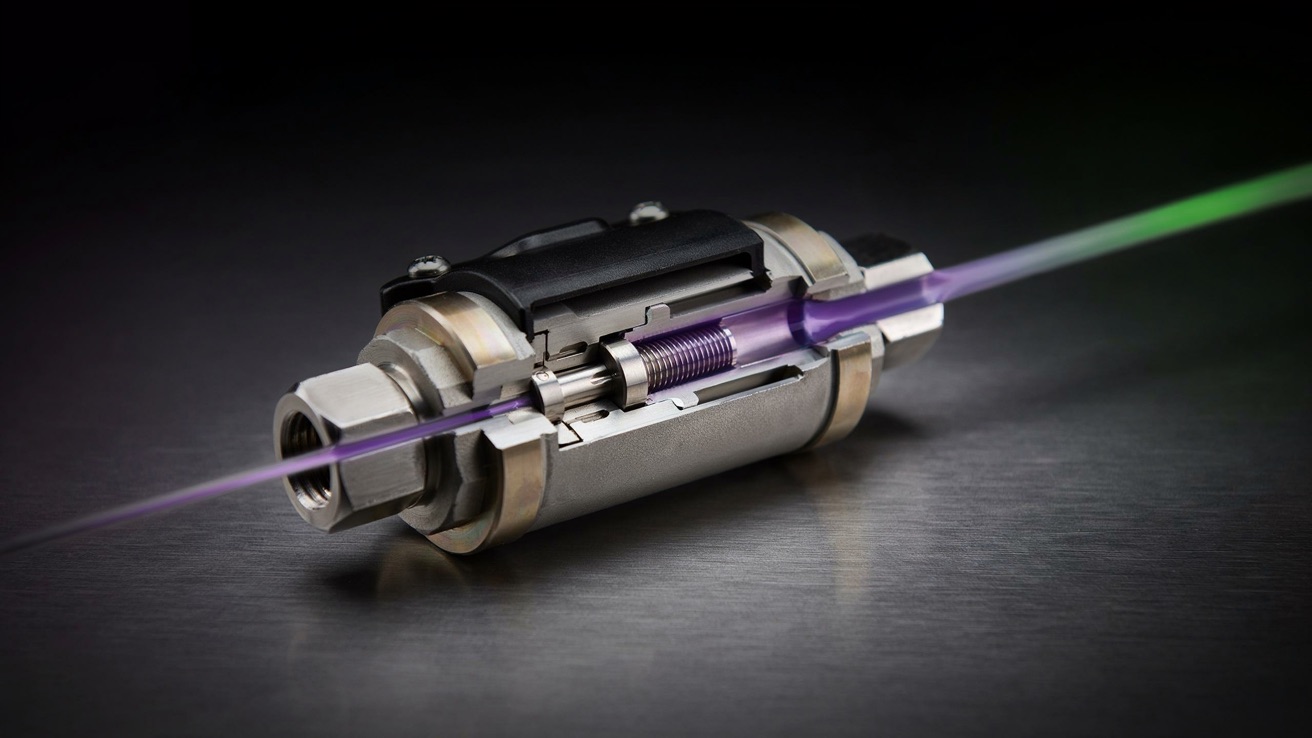

Válvulas Solenoides Proporcionales: Control Preciso de Caudal

Hay procesos en una planta donde abrir o cerrar no alcanza. Necesitas medio caudal, o un 30 por ciento, o subir el flujo poco a poco hasta llegar al punto justo. Cuando intentas resolver eso con una válvula on/off normal, terminas con golpes de ariete, dosificaciones que se pasan o se quedan cortas, y temperaturas que oscilan en lugar de mantenerse estables.

Ahí es donde entra la válvula solenoide proporcional. En lugar de tener solo dos estados, abierta o cerrada, esta válvula posiciona el émbolo en cualquier punto intermedio según la señal eléctrica que recibe. Eso te da un control proporcional de caudal real, sin recurrir a actuadores neumáticos caros ni a válvulas de control motorizadas. En esta guía te explicamos cómo funciona, qué necesitas para manejarla y cuándo conviene de verdad.

On/off contra proporcional: la diferencia de fondo

Una válvula solenoide convencional trabaja en modo todo o nada. Le mandas voltaje y el campo magnético jala el émbolo a tope, abriendo el orificio por completo. Le cortas la corriente y el resorte lo regresa, cerrando el paso. No hay puntos intermedios estables: el émbolo está arriba o está abajo.

Una válvula solenoide proporcional rompe esa lógica. Regula la posición del émbolo en proporción a la corriente que circula por la bobina. Si le das poca corriente, abre poco. Si le das más, abre más. Y se queda ahí, sostenido en ese punto intermedio, mientras la señal se mantenga. El resultado es que puedes fijar el caudal en el valor que quieras dentro del rango de la válvula, no solo en el máximo.

La señal casi siempre se controla por corriente, no por voltaje, porque la corriente es lo que define la fuerza magnética. Y en la mayoría de los casos esa corriente se modula con PWM (modulación por ancho de pulso): el driver enciende y apaga la alimentación miles de veces por segundo y varía la proporción de tiempo encendido. El promedio de esa señal es la corriente efectiva que ve la bobina, y con eso se posiciona el émbolo de forma suave.

Cómo funciona por dentro

El principio es un equilibrio de fuerzas. Por un lado está la fuerza magnética que genera la bobina, proporcional a la corriente. Por el otro está un resorte calibrado que empuja en sentido contrario. El émbolo, o armadura, se detiene en el punto exacto donde esas dos fuerzas se igualan.

Cuando subes la corriente, la fuerza magnética crece, vence un poco más al resorte y el émbolo se desplaza para abrir más el orificio. Cuando la bajas, el resorte gana terreno y la válvula cierra parcialmente. Más corriente significa más apertura, y por lo tanto más caudal. Es un comportamiento gradual y reversible, muy distinto del golpe seco de una válvula on/off.

El diseño del cono, del asiento y del resorte está pensado para que esa relación entre corriente y caudal sea lo más predecible posible. No es trivial: un resorte mal calibrado o una geometría pobre hacen que la válvula sea difícil de controlar y que el operador nunca sepa qué caudal va a obtener para una señal dada.

Qué necesitas para manejarla

Aquí está la diferencia práctica más importante respecto a una válvula común. No puedes conectar una válvula proporcional directo a una línea de 24V y esperar que funcione. Necesitas electrónica que module la corriente.

• Driver o amplificador proporcional: es el equipo que recibe una señal de mando (típicamente 0 a 10V o 4 a 20 mA) y la convierte en la corriente regulada que va a la bobina. Es el traductor entre tu sistema de control y la válvula.
• Controlador PWM: muchos drivers usan PWM para generar la corriente promedio sin disipar tanto calor como lo haría una regulación lineal.
• Lazo de control con retroalimentación: en aplicaciones exigentes no basta con fijar la señal y confiar. Se cierra el lazo con un sensor de caudal o de presión que mide el resultado real y corrige la señal de mando para mantener el valor deseado, aunque cambien la presión de entrada o la temperatura.

Con control de lazo cerrado, el sistema compara lo que quieres contra lo que está pasando y ajusta. Con lazo abierto, solo confías en la curva corriente contra caudal de la válvula, lo cual sirve cuando las condiciones del proceso son estables.

Conceptos clave que vas a encontrar en la ficha técnica

Cuando compares válvulas proporcionales, estos cuatro términos definen qué tan buena es para tu aplicación.

Linealidad

Indica qué tan recta es la relación entre la señal de entrada y el caudal de salida. Una válvula muy lineal facilita el control porque el doble de señal da, más o menos, el doble de caudal. Cuando la curva es muy torcida, hace falta compensarla en el controlador.

Histéresis

Es la diferencia en el caudal que obtienes para una misma señal según si vienes subiendo o bajando la corriente. Se debe a la fricción y al magnetismo residual. Mientras menor sea la histéresis, más fiel es la válvula a la señal y menos te sorprende al cambiar de dirección.

Repetibilidad

Es la capacidad de entregar el mismo caudal cada vez que aplicas la misma señal, bajo las mismas condiciones. En dosificación es lo que más importa: si la repetibilidad es pobre, cada ciclo te entrega una cantidad distinta y el producto sale fuera de especificación.

Dither

Es una pequeña oscilación de alta frecuencia que se superpone a la señal de corriente a propósito. Mantiene el émbolo en un ligero movimiento constante para que no se quede pegado por la fricción estática. El dither reduce la histéresis y mejora la respuesta, y suele ser un parámetro ajustable en el driver.

Dónde brillan las válvulas proporcionales

No son para todo, pero en ciertos procesos hacen una diferencia enorme.

• Dosificación precisa: en farmacéutica y alimentaria, donde cada lote debe llevar la cantidad exacta de un líquido o gas, la capacidad de ajustar el caudal fino es clave para cumplir especificación.
• Control de temperatura y mezcla: al regular gradualmente el flujo de agua caliente y fría, o de un refrigerante, mantienes una temperatura estable en lugar de oscilar entre frío y caliente.
• Arranques suaves para evitar golpes: abrir poco a poco una línea evita el golpe de ariete y la sobrepresión que dañan tuberías y equipos. La válvula proporcional sube el caudal en rampa.
• Bancos de prueba: en laboratorios y líneas de ensayo necesitas barrer distintos caudales de forma controlada y repetible, justo lo que ofrece una proporcional.
• Control de aire de combustión: en quemadores y calderas, regular el aire de combustión en proporción a la demanda mejora la eficiencia y reduce emisiones, en lugar de trabajar con etapas fijas.

Las concesiones frente a una válvula on/off

El control fino no sale gratis. Antes de decidirte, pon en la balanza lo siguiente.

1. Costo: la válvula proporcional cuesta más que una on/off equivalente, y a eso súmale el driver o amplificador. La inversión inicial es mayor.
2. Electrónica obligatoria: necesitas el controlador de corriente. No es opcional, y para lazo cerrado además hace falta un sensor de caudal o presión.
3. Fluido más limpio: como el émbolo se posiciona en puntos intermedios con orificios y holguras finos, las partículas afectan más su comportamiento. Conviene un fluido bien filtrado para que la válvula no pierda precisión ni se atasque.

Si tu proceso solo necesita abrir y cerrar, una solenoide convencional es más barata, más sencilla y más tolerante. La proporcional se justifica cuando el control de caudal intermedio es un requisito real, no un lujo.

Notas de selección

Para elegir bien una válvula proporcional, ten claros estos puntos antes de pedir cotización.

• Tipo de señal: define si tu control trabaja con 0 a 10V o con 4 a 20 mA, y verifica que el driver lo acepte. La señal de mando debe ser compatible con tu PLC o controlador.
• Rango de caudal: identifica el caudal mínimo y máximo que necesitas regular. Una válvula sobredimensionada pierde precisión en la parte baja del rango.
• Fluido: agua, aire, gas, aceite o químicos definen el material del cuerpo y de los sellos, igual que en cualquier válvula, además de qué tan limpio debe estar.
• Presión de trabajo: revisa el diferencial de presión de operación, porque influye en el rango de regulación y en la fuerza que necesita el resorte y la bobina.
• Necesidad de retroalimentación: decide si vas a trabajar en lazo abierto o cerrado, porque eso determina si requieres un sensor y un controlador con esa función.

Conclusión

Una válvula solenoide proporcional te da algo que la on/off no puede: sostener el caudal en el punto exacto que tu proceso necesita, y moverlo de forma suave. A cambio pide más inversión, electrónica de mando y un fluido limpio. Cuando la dosificación, el control de temperatura o los arranques sin golpes son críticos, esa inversión se paga sola en calidad y en equipos que duran más.
