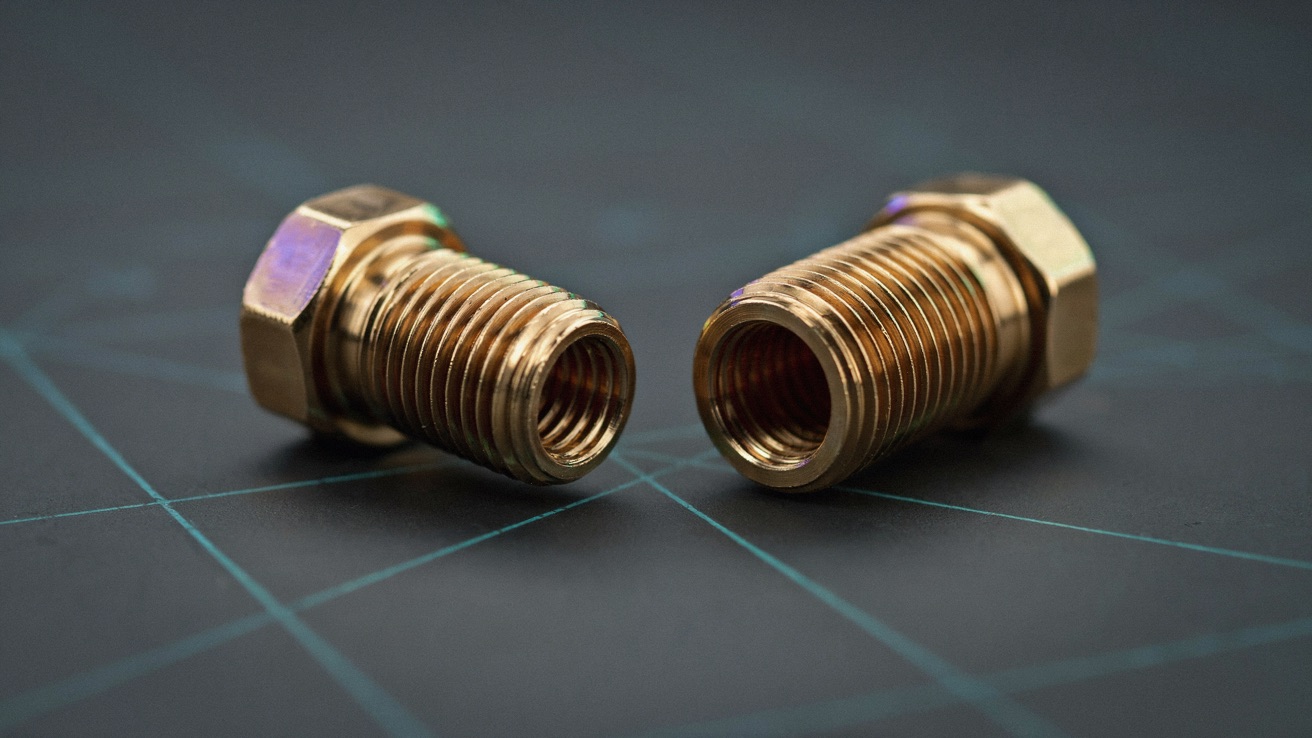

Conexiones Roscadas: NPT vs. BSP y Cómo No Equivocarte

Pides una válvula solenoide, llega a la planta, el técnico la quiere instalar y la rosca no entra bien. O peor, entra a la fuerza, parece que sella y a los dos días tienes una fuga goteando sobre el tablero eléctrico. Casi siempre el problema es el mismo: la rosca de la válvula no coincide con la rosca de la tubería. NPT por un lado, BSP por el otro.

Es uno de los errores más caros y más fáciles de evitar en mantenimiento industrial. Las conexiones roscadas parecen todas iguales a simple vista, pero NPT y BSP no son compatibles. Si entiendes la diferencia antes de comprar, te ahorras retrabajos, fugas y el viaje extra a buscar un adaptador. En esta guía te explicamos la diferencia entre NPT y BSP, por qué importa, y cómo identificar cuál tienes para no equivocarte.

Por qué el estándar de rosca decide si sella o gotea

Una conexión roscada no es solo dos piezas atornilladas. Es una geometría diseñada para crear un sello a presión. El ángulo del diente, el paso (qué tan juntos están los hilos) y si la rosca es cónica o paralela determinan si el ensamble aguanta la presión sin fugar.

Cuando mezclas dos estándares distintos, los dientes no asientan donde deben. Puede que la pieza enrosque dos o tres vueltas y se sienta apretada, pero internamente los hilos están montados de forma desigual. El resultado es un sello pobre que fuga, y peor todavía, dientes barridos que dejan inservible tanto la válvula como el conector. En una línea de agua eso es un charco. En una línea de vapor, aire comprimido o gas, es un riesgo de seguridad.

Rosca NPT: el estándar americano

NPT significa National Pipe Taper, el estándar de tubería de Estados Unidos. Es el más común en México porque buena parte del equipo industrial que usamos viene del mercado norteamericano. Sus rasgos clave:

• Rosca cónica. El diámetro va disminuyendo a lo largo de la rosca. Por eso entre más enroscas, más apretado queda.
• Ángulo de diente de 60 grados. Es la geometría que define el perfil del hilo.
• Sella por interferencia de rosca. El sello se forma cuando los dientes cónicos se aprietan unos contra otros. Como ese contacto metal con metal nunca es perfecto, casi siempre necesitas cinta de PTFE (teflón) o sellador líquido en los hilos para garantizar que no fugue.

La regla práctica con NPT: aplica cinta de teflón en sentido de la rosca, sin exagerar las vueltas, y aprieta hasta sentir resistencia firme. No es necesario forzarla hasta el último hilo. El sello vive en la interferencia de los dientes, no en llevar la pieza al fondo.

Rosca BSP: el estándar británico y su doble forma

BSP significa British Standard Pipe. Es el estándar dominante en Europa, gran parte de Asia y muchos países de la Mancomunidad Británica. Aquí está la trampa que confunde a casi todos: BSP viene en dos formas distintas y no son la misma cosa.

BSPT: la versión cónica

BSPT es la rosca BSP cónica. Funciona con el mismo principio que NPT, sella por interferencia de los dientes a medida que enroscas, y también suele requerir cinta de teflón o sellador. En los planos y catálogos la vas a ver marcada como R para la rosca externa (macho) y Rc para la interna (hembra).

BSPP: la versión paralela

BSPP es la rosca BSP paralela, también llamada recta. Aquí el diámetro no cambia a lo largo de la rosca. Y lo más importante: BSPP no sella en los hilos. El sello se logra con un empaque, una rondana adherida o un O-ring que asienta contra una cara plana o un asiento cónico de la pieza. Si le pones cinta de teflón a una BSPP esperando que selle como NPT, no va a funcionar como debe. En catálogos la identificas con la letra G.

La diferencia de fondo frente a NPT es el ángulo del diente: BSP usa 55 grados, no 60. Ese detalle, sumado a un paso distinto en varias medidas, es exactamente lo que hace que NPT y BSP no encajen.

NPT y BSP no son intercambiables. Punto.

Vale la pena dejarlo claro sin rodeos. Una rosca NPT y una rosca BSP tienen ángulos de diente diferentes (60 contra 55 grados) y en varios diámetros también difieren en el paso, es decir, en el número de hilos por pulgada. Aunque algunas medidas parecen casi iguales y enroscan unas vueltas, los perfiles nunca asientan bien entre sí.

Forzar una contra otra produce tres cosas, todas malas: un sello deficiente que fuga, dientes deformados o barridos, y un componente dañado que ya no podrás reutilizar con su rosca correcta. No es cuestión de apretar más fuerte ni de poner más teflón. Si los estándares no coinciden, la conexión no es confiable, y en una línea presurizada eso no es negociable.

La situación real en plantas mexicanas

En México, NPT es la rosca que vas a encontrar la mayoría de las veces. Tuberías, accesorios y buena parte de las válvulas locales vienen en NPT, así que es la apuesta segura por defecto.

El problema aparece con el equipo importado. Maquinaria europea, bombas asiáticas, compresores, instrumentos y skids armados fuera de Norteamérica suelen llegar con conexiones BSP, muchas veces BSPP. Si compras una válvula NPT pensando que todo en tu planta es NPT y la quieres montar en un equipo europeo que trae G 1/2, no va a sellar. Por eso la recomendación es simple: confirma siempre el tipo de rosca antes de conectar, sobre todo si vas a interconectar equipo nacional con equipo importado.

Cómo identificar qué rosca tienes

No adivines. Cuando tengas dudas, verifica con método. Estos son los pasos prácticos para identificar una conexión:

1. Revisa las marcas. Muchas piezas vienen estampadas. Una G indica BSPP paralela, una R o Rc indica BSPT cónica, y NPT o la sigla NPT aparece en componentes americanos. Es la pista más rápida cuando existe.
2. Cónica o paralela. Observa la rosca de lado. Si el diámetro se va cerrando hacia la punta, es cónica (NPT o BSPT). Si se mantiene parejo de principio a fin, es paralela (BSPP).
3. Cuenta los hilos por pulgada. Con un calibrador de roscas o midiendo sobre una pulgada, cuentas los dientes. El paso ayuda a separar NPT de BSP en medidas donde se parecen.
4. Usa un calibrador de paso de rosca. Es una herramienta de hojas que asientan sobre los dientes. La hoja que embona perfecto te da el paso y, con él, el estándar. Es la forma más confiable de salir de dudas.
5. Mide el diámetro exterior, pero con cuidado. Útil como referencia, siempre que tengas presente lo que explicamos abajo sobre el tamaño nominal.

El tamaño nominal no es el diámetro físico

Aquí cae mucha gente. Las medidas se expresan en pulgadas nominales: 1/4, 3/8, 1/2, 3/4, 1. Pero ese tamaño nominal no es el diámetro exterior real de la rosca. Una conexión de 1/2 pulgada no mide media pulgada por fuera, mide bastante más. El nominal es una designación heredada que se refiere aproximadamente al diámetro interior de la tubería original, no al de la rosca. Por eso no puedes tomar tu calibrador, leer un número y suponer la medida. Identifica primero el estándar, luego confirma el nominal con tablas de referencia.

Adaptadores: la salida, no la mejor opción

Sí, existen adaptadores que convierten de NPT a BSP y viceversa, y a veces son la solución correcta cuando tienes que unir equipo importado con tu línea nacional. Pero cada adaptador suma una junta más, un punto más donde puede fugar y un poco más de altura y peso en la conexión.

Siempre que puedas, lo mejor es pedir la válvula directamente con la rosca que tu sistema necesita. Una conexión que coincide de origen es más limpia, más confiable y te quita un dolor de cabeza a futuro. El adaptador es el plan B, no el plan A.

Resumen para no equivocarte

Si te quedas con pocas ideas, que sean estas. NPT es rosca cónica americana de 60 grados que sella por interferencia y normalmente lleva teflón, es lo más común en México. BSP es británica de 55 grados y viene en dos formas: BSPT cónica (R y Rc) que sella en los hilos, y BSPP paralela (G) que sella con empaque o O-ring contra una cara, no en los dientes. NPT y BSP no son intercambiables. Y antes de conectar cualquier equipo importado, confirma el estándar con un calibrador de paso de rosca.
