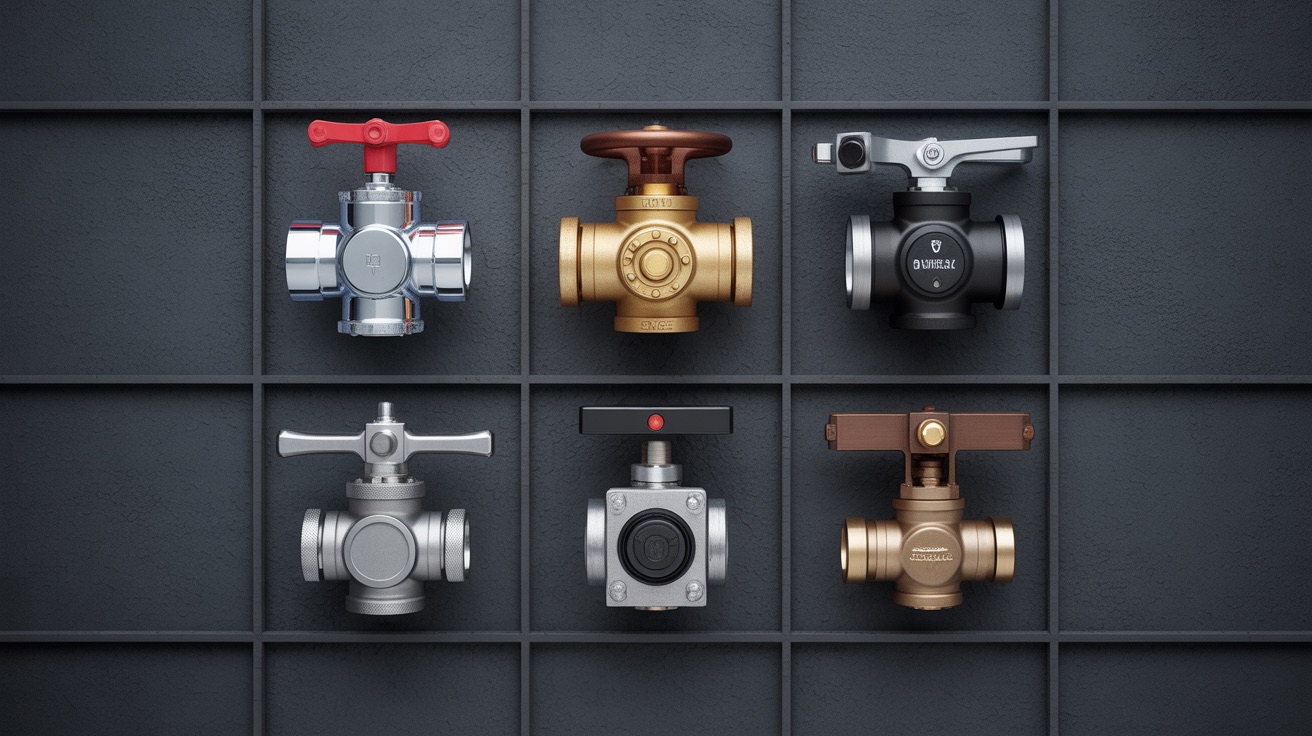

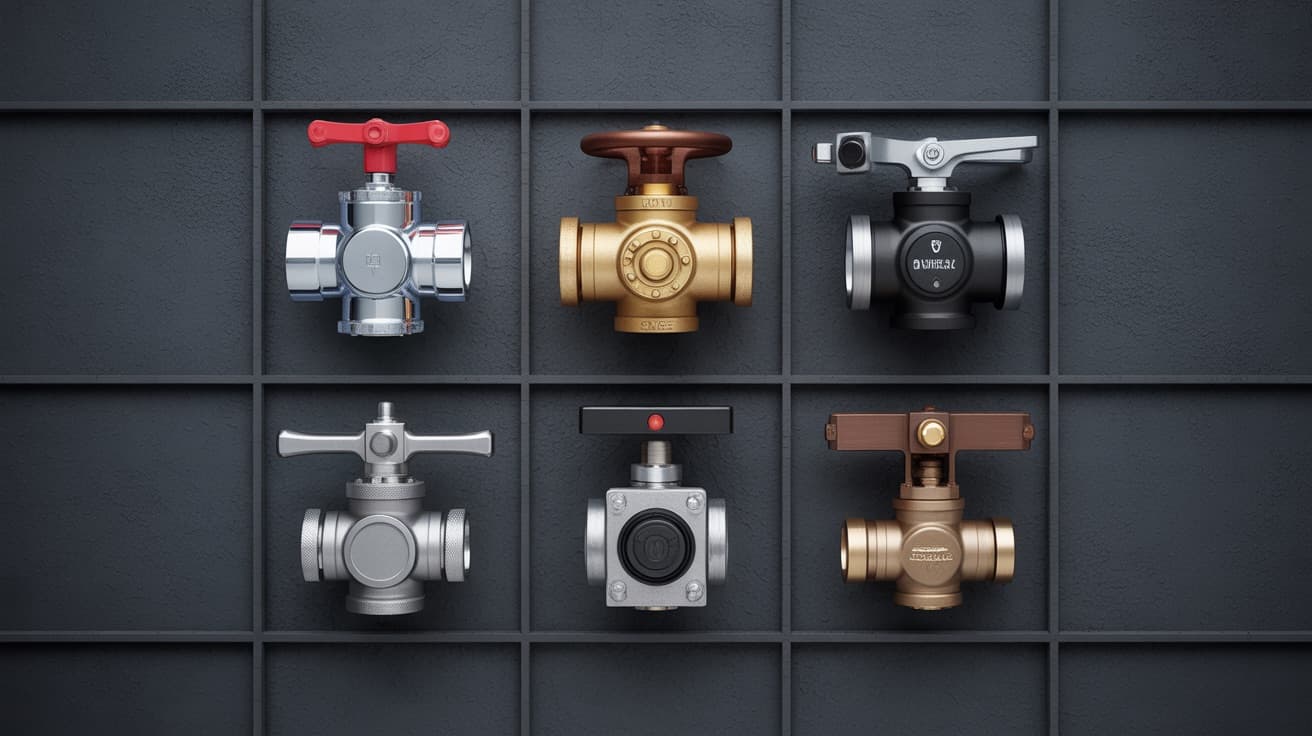

Tipos de Válvulas Industriales: Diferencias y Usos

En cualquier planta industrial mexicana vas a encontrar docenas — a veces cientos — de válvulas. Cada una cumple una función específica, y usar el tipo incorrecto genera problemas que van desde fugas menores hasta fallas catastróficas.

Esta guía cubre los tipos de válvulas más utilizados en la industria en México, cuándo usar cada una y cuándo NO usarlas.

Válvulas solenoides (electroválvulas)

Son válvulas accionadas eléctricamente mediante una bobina electromagnética. Su principal ventaja es que pueden ser controladas de forma remota y automatizada.

Usar cuando: Necesitas control automático del flujo, integración con PLCs o sistemas de control, apertura/cierre rápido (milisegundos) y operación frecuente (miles de ciclos por día).

No usar cuando: Necesitas regulación manual, el diámetro es mayor a 2" (existen pero son costosas), o no hay suministro eléctrico disponible.

Aplicaciones típicas: Líneas de llenado automatizado, control de riego industrial, sistemas neumáticos, dosificación de químicos.

Válvulas de bola

Utilizan una esfera perforada que gira 90° para abrir o cerrar el paso. Son las válvulas manuales más populares en la industria por su simplicidad y confiabilidad.

Usar cuando: Necesitas cierre hermético (shutoff), operación manual o con actuador, la válvula permanece totalmente abierta o cerrada la mayor parte del tiempo, y buscas mínima caída de presión cuando está abierta.

No usar cuando: Necesitas regulación fina del caudal (en posición parcialmente abierta, el flujo erosiona la esfera) o manejas fluidos con partículas grandes que pueden dañar los asientos.

Aplicaciones típicas: Aislamiento de equipos, bypass de líneas, corte de suministro de gas, líneas de agua industrial.

Válvulas de compuerta

Un disco plano (compuerta) se desplaza verticalmente para abrir o cerrar el paso. Son de las válvulas más antiguas y siguen siendo esenciales en muchas aplicaciones.

Usar cuando: Necesitas flujo completamente libre sin restricciones cuando está abierta (el diámetro interno es igual al de la tubería), la válvula se opera con poca frecuencia (abierta o cerrada por períodos largos), y manejas fluidos viscosos o con sólidos en suspensión.

No usar cuando: Necesitas operación frecuente (se desgastan rápido con uso continuo), regulación de caudal (no están diseñadas para posiciones intermedias), o cierre rápido (requieren varias vueltas del volante).

Aplicaciones típicas: Líneas principales de agua, aislamiento de secciones de planta, sistemas contra incendio.

Válvulas de mariposa

Un disco circular gira sobre un eje central. Son compactas, ligeras y económicas, especialmente en diámetros grandes.

Usar cuando: El espacio es limitado, manejas grandes diámetros (4" a 48"), necesitas regulación moderada del caudal, y buscas una solución económica para corte de flujo.

No usar cuando: Necesitas cierre absolutamente hermético (tienen más tendencia a fugas que las de bola), manejas fluidos abrasivos que dañarían el disco, o trabajas a presiones muy altas.

Aplicaciones típicas: Sistemas HVAC, tratamiento de agua (grandes diámetros), líneas de proceso en alimentos y bebidas.

Válvulas de globo

El fluido cambia de dirección dentro de la válvula, pasando alrededor de un tapón que sube y baja. Este diseño es excelente para regulación.

Usar cuando: Necesitas regulación precisa del caudal, control de presión, y la caída de presión adicional no es un problema.

No usar cuando: La caída de presión es crítica (las válvulas de globo generan alta pérdida de carga), manejas fluidos sucios o viscosos (se obstruyen), o buscas flujo completamente libre.

Aplicaciones típicas: Control de nivel en tanques, regulación de vapor, sistemas de enfriamiento.

Válvulas check (retención)

Permiten el flujo en una sola dirección y se cierran automáticamente si el flujo intenta invertirse. No requieren operación manual ni eléctrica.

Usar cuando: Necesitas prevenir flujo inverso que podría dañar bombas o contaminar sistemas, proteger equipos aguas arriba, y mantener la presión en líneas de descarga de bombas.

Tipos comunes: Check de columpio (swing check) para líneas horizontales, check de resorte (spring check) para cualquier posición, check de disco (wafer check) cuando el espacio es limitado.

Aplicaciones típicas: Descarga de bombas, sistemas de agua potable, prevención de retorno en líneas de gas.

Válvulas de alivio y seguridad

Se abren automáticamente cuando la presión excede un valor preestablecido. Son dispositivos de seguridad, no de control de proceso.

Crítico: Estas válvulas deben estar certificadas y calibradas. En México, las normas NOM aplicables requieren inspección periódica. Nunca modifiques ni bloquees una válvula de seguridad.

Aplicaciones típicas: Calderas, recipientes a presión, compresores, sistemas de gas.

Tabla comparativa rápida

A la hora de elegir, considera estas características clave de cada tipo:

• Mejor para automatización: Válvula solenoide
• Mejor cierre hermético manual: Válvula de bola
• Mejor para grandes diámetros: Válvula de mariposa
• Mejor regulación de caudal: Válvula de globo
• Mejor para flujo sin restricción: Válvula de compuerta
• Prevención de retorno: Válvula check
• Protección de sobrepresión: Válvula de alivio
