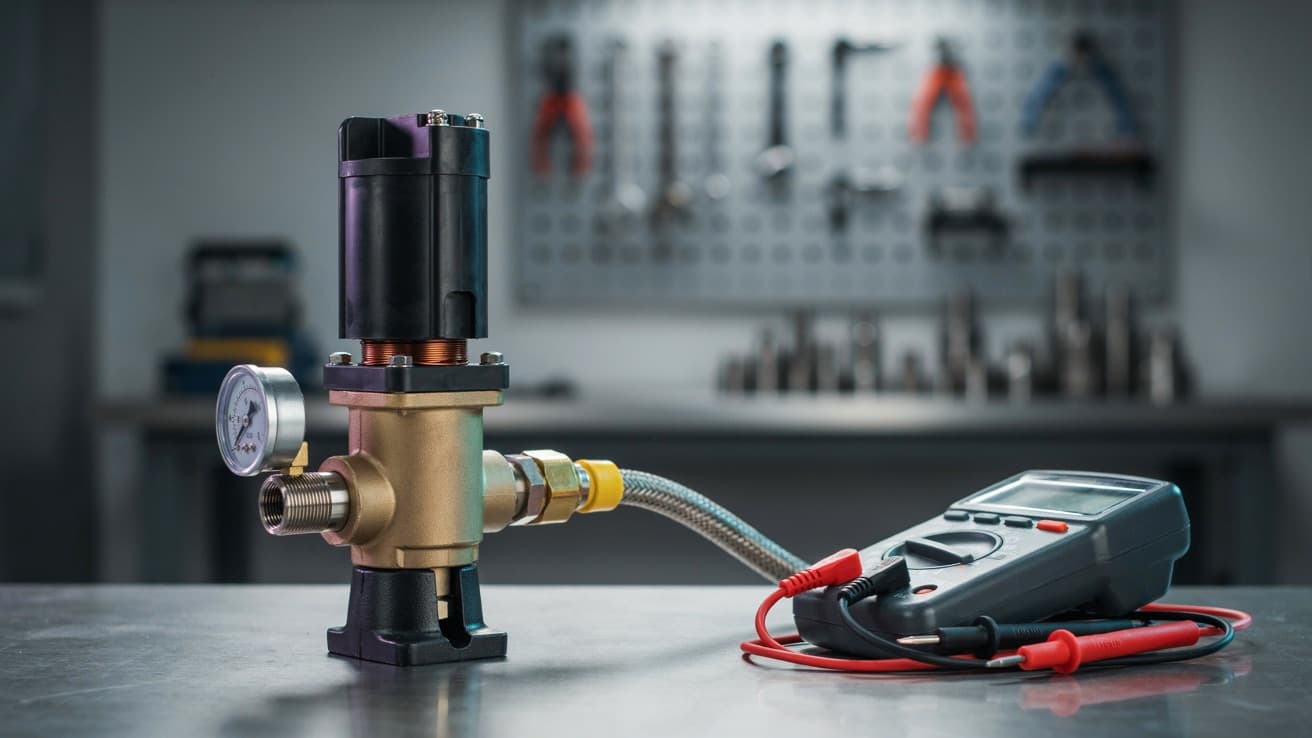

Cómo Probar una Electroválvula en Banco Antes de Instalarla

Una electroválvula que llegó al almacén con el empaque intacto está recibida, no verificada. La diferencia aparece el día del paro, cuando la refacción se monta en la línea y no abre, o abre pero no sella, y ya no hay margen para conseguir otra.

El error frecuente es dejar la primera prueba para el momento de la instalación, con la máquina detenida y el reloj corriendo. Una verificación de banco se hace antes, con calma y sin nadie esperando la línea. A continuación va el orden que conviene seguir, desde lo que se revisa antes de conectar nada hasta lo que se registra para que la prueba sirva la próxima vez.

Qué demuestra una prueba de banco y qué no

Una prueba de banco confirma que la unidad responde, se mueve y sella bajo condiciones controladas con un fluido conocido. No valida la selección. Si la válvula quedó mal especificada para el proceso, puede pasar el banco sin observaciones y fallar de todos modos una vez que entra en servicio.

Conviene separar dos preguntas. La primera es si la pieza está en condiciones de operar. La segunda es si esa pieza corresponde a esa posición. El banco contesta la primera. La segunda se contesta con la ficha del fabricante y con lo que pide esa posición. Cuando las dos se mezclan, una prueba aprobada termina justificando un montaje que no debió autorizarse.

Antes de conectar nada: documentación y revisión visual

Buena parte de los hallazgos aparecen sin herramienta. Compara lo que dice el marcado del cuerpo y la placa de la bobina contra la ficha del fabricante y contra el requisito de la posición donde va a instalarse.

• Identificación. Modelo, tamaño de conexión y datos de placa legibles, y que coincidan con lo que se pidió.
• Función. Número de vías y estado sin energía. Una válvula normalmente cerrada y una normalmente abierta pueden verse casi idénticas por fuera.
• Sentido de flujo. Localiza la flecha o la marca de entrada y salida en el cuerpo antes de armar el banco.
• Conexiones. Tipo de rosca, estado de los filetes y ausencia de rebabas o de restos de sellador de un uso anterior.
• Bobina y conector. Voltaje, tipo de corriente, frecuencia cuando aplique y tipo de conector, comparados contra lo que hay disponible en el tablero.
• Estado físico. Golpes en el tubo del operador, tuerca de bobina floja, tapones de protección ausentes o suciedad dentro del puerto.

Si la válvula viene de un almacén interno o de una devolución, revísala como si fuera usada. Una unidad que estuvo montada puede traer sellos deformados o residuos del proceso anterior aunque su apariencia externa sea buena.

Verificación eléctrica de la bobina

Con la bobina desconectada de cualquier fuente, mide continuidad y resistencia y compara contra el valor que publica el fabricante para ese modelo y voltaje. Una lectura abierta indica devanado interrumpido. Una lectura muy por debajo de lo esperado sugiere espiras en corto, y eso no se corrige energizando la bobina otra vez.

La medición de resistencia de aislamiento contra el cuerpo metálico se hace con el instrumento y el procedimiento que indique el fabricante. Es la prueba que detecta humedad y deterioro del aislamiento antes de que el problema se manifieste como disparo de la protección o como bobina quemada en servicio.

Una precaución vale para cualquier prueba eléctrica: la bobina se energiza montada sobre su tubo, con el émbolo en su lugar. Una bobina de corriente alterna energizada fuera de su núcleo trabaja con un circuito magnético incompleto, consume más corriente de la prevista y se calienta rápido. Es una manera fácil de arruinar una refacción durante su propia verificación.

Prueba funcional sin presión

Con la válvula armada y sin fluido, energiza la bobina al voltaje y tipo de corriente correctos y observa la respuesta. En corriente alterna se escucha el golpe del émbolo y suele quedar un zumbido bajo constante. En corriente directa el movimiento es más silencioso y se percibe mejor por tacto que por oído.

Esta prueba separa problemas eléctricos de problemas de proceso. Si el émbolo no se mueve sin presión, la falla está en la bobina, en la alimentación o en el mecanismo, y no tiene caso conectar la línea de presión todavía. Respeta el ciclo de trabajo que indique la ficha: una bobina de servicio intermitente no debe quedarse energizada en el banco mientras se atiende otra cosa.

Prueba con presión: el diferencial que casi nadie reproduce

Aquí es donde muchas pruebas de banco entregan una conclusión equivocada. Una válvula de acción indirecta necesita una diferencia de presión mínima entre entrada y salida para que el piloto logre levantar el diafragma o el pistón. Si el banco entrega poca presión, o si la salida queda descargada de una forma que no representa la línea real, la válvula puede no abrir aunque esté en buen estado.

Una válvula de acción directa no depende de ese diferencial y abre desde presión cero, así que su verificación es más simple. Antes de armar el banco confirma en la ficha a cuál de los dos tipos corresponde la unidad y cuáles son sus límites de presión, incluido el diferencial máximo que puede vencer. Pasarse de esos límites en el banco no comprueba nada y sí deforma sellos.

Monta la válvula en la orientación que recomienda el fabricante, normalmente con la bobina hacia arriba, y respeta el sentido de flujo. Una válvula de acción indirecta conectada al revés no sella, y esa falla se reproduce igual en el banco que en la planta.

Fuga externa y fuga interna no son el mismo hallazgo

La fuga externa es la que sale al ambiente: juntas, conexiones roscadas, el tubo del operador o la unión del cuerpo. Se detecta con presión aplicada y solución jabonosa cuando se prueba con aire, o a simple vista cuando se prueba con agua. Suele resolverse con un armado correcto, un sello nuevo o el apriete adecuado.

La fuga interna es la que pasa por el asiento con la válvula cerrada, y es la que decide si la refacción sirve. Se verifica con presión en la entrada, la válvula en su estado de reposo y la salida abierta hacia un recipiente o hacia un punto donde el paso se pueda observar. Un goteo continuo o un burbujeo sostenido apunta a asiento dañado, suciedad atrapada o un sello afectado por el fluido que la válvula manejó antes.

No toda válvula es de cierre absoluto. La fuga interna admisible depende de la clase de hermeticidad que declare el fabricante para ese modelo. Sin ese dato, el criterio de aceptación queda a juicio de quien prueba, y por eso la misma pieza se aprueba en un turno y se rechaza en otro.

Qué prueba cada prueba

Prueba	Qué confirma	Qué no confirma
Resistencia y aislamiento de bobina	Que el devanado está íntegro y aislado del cuerpo	Que la bobina soporte el ciclo de trabajo y la temperatura ambiente de esa posición
Accionamiento sin presión	Que el conjunto bobina y émbolo responde a la señal	Que la válvula abra contra la presión de la línea
Prueba con presión y diferencial	Que abre y cierra dentro del rango probado	El comportamiento con el fluido real, su temperatura y su viscosidad
Hermeticidad externa	Que el armado y las conexiones contienen la presión	La resistencia del sello a largo plazo frente al fluido del proceso
Fuga interna en el asiento	El estado del asiento en el momento de la prueba	Que el asiento resista partículas o golpe de ariete en servicio

Un ciclo no es una prueba

Las fallas intermitentes no aparecen en el primer accionamiento. Repite el ciclo varias veces con presión aplicada y deja que la bobina alcance su temperatura de trabajo antes de dar el resultado por bueno. Un émbolo con desgaste o un resorte cansado suelen fallar después de varias operaciones seguidas, no en la primera.

Anota también cómo cierra. Un cierre lento en el banco es información útil para la posición donde se va a instalar, sobre todo si esa línea es larga o mueve líquido a velocidad alta, porque un tiempo de cierre distinto al de la válvula que se está reemplazando cambia las condiciones del golpe de ariete.

Con qué fluido probar

Agua limpia y aire comprimido limpio y seco son los sustitutos habituales en un banco, y para la mayoría de las posiciones alcanzan para verificar función y hermeticidad. Lo que no reproducen es la condición real de proceso. Una válvula destinada a vapor, a aceite caliente o a un químico determinado, probada con agua fría, demuestra que abre, cierra y sella en frío. Nada más.

Cuidado con lo que queda dentro después de la prueba. Una válvula que se va a instalar en gas, en aire de instrumentos o en un servicio con requisitos de limpieza propios no debe quedar con humedad ni con residuos. Purga, seca y vuelve a colocar los tapones de protección antes de regresarla al anaquel. Si el servicio final exige una limpieza especial, la prueba se hace con un medio compatible o no se hace.

Criterio de aceptación y registro

Una prueba sin criterio previo termina en una opinión. Define qué se va a observar y qué resultado se acepta antes de abrir la válvula del banco:

1. Confirma modelo, función, estado sin energía y sentido de flujo contra la ficha de la posición.
2. Registra la lectura de resistencia de la bobina y el resultado de la prueba de aislamiento.
3. Verifica el accionamiento sin presión al voltaje y tipo de corriente correctos.
4. Aplica presión dentro de los límites de la ficha y genera el diferencial mínimo cuando la válvula es de acción indirecta.
5. Revisa hermeticidad externa en todas las uniones con la válvula presurizada.
6. Evalúa la fuga interna contra la clase que declara el fabricante, no contra una impresión.
7. Repite el ciclo las veces que defina el procedimiento y observa si el comportamiento cambia en caliente.
8. Purga, seca, tapona y etiqueta la unidad con la fecha de prueba y el resultado.

La etiqueta importa tanto como la prueba. Una refacción verificada y sin identificar regresa al anaquel como cualquier otra, y meses después nadie recuerda si se probó.

Errores comunes que conviene revisar

• Energizar la bobina fuera de su tubo nada más para oír si “suena”
• Probar una válvula de acción indirecta sin generar el diferencial mínimo y declararla defectuosa
• Conectar el banco al revés y confundir un montaje incorrecto con una falla de asiento
• Apretar las conexiones provisionales del banco como si fueran tubería definitiva
• Aceptar un goteo pequeño sin tener el dato de hermeticidad del fabricante
• Guardar la válvula húmeda y sin tapones después de probarla
• Probar una sola vez, en frío y sin registrar nada

Conclusión

Probar una electroválvula en banco no tiene nada que ver con desconfiar del proveedor. Lo que hace es adelantar el hallazgo a un momento en el que todavía se puede resolver. Una unidad verificada, etiquetada y guardada con sus tapones es una refacción con la que puedes contar el día del paro.

Vale la pena respetar la secuencia: primero documentación y revisión visual, después la parte eléctrica, luego la presión con el diferencial correcto y al final la hermeticidad con un criterio de aceptación definido. Saltarse un paso nada más mueve el problema al momento en que sale más caro.
