Electroválvulas biestables: control por pulsos y estado al cortar energía
Una máquina recibe una orden breve para abrir una válvula y otra para cerrarla. Entre ambas órdenes, el controlador deja de alimentar la bobina. Ese comportamiento corresponde a ciertas electroválvulas biestables, también llamadas de enclavamiento o latching.
Antes de reemplazar una, identifica la función completa. Que la nueva pieza tenga la misma conexión y el mismo voltaje no demuestra que responderá igual al programa de la máquina.
Dos posiciones que se conservan
En una válvula biestable, cada orden cambia el estado y éste puede mantenerse sin alimentación continua. Bürkert describe versiones que emplean un imán permanente para conservar la posición después del pulso eléctrico [1]. La construcción y la forma de accionamiento dependen del modelo.
Una válvula monoestable con retorno por resorte se comporta de otra manera: su posición de reposo está definida por el diseño y cambia al retirar la señal. Por eso no conviene sustituir una por otra sin revisar el esquema del proceso.
El pulso necesita una especificación
Pide la ficha exacta, incluido el código de variante. Revisa tensión, duración de la señal, corriente requerida y forma de invertir el estado. Hay configuraciones con conductores distintos para cada orden; otras emplean inversión de polaridad. El catálogo del fabricante debe indicar cuál corresponde.
En una revisión de control, anota qué salida entrega la orden, cómo se genera el pulso y qué ocurre si el programa vuelve a enviarlo. No copies un tiempo de otra máquina. El valor debe coincidir con la documentación del componente instalado.
Tampoco confundas el accionamiento biestable con la modulación por ancho de pulso o PWM. Esta última puede emplearse para reducir la energía de mantenimiento de una bobina que sigue energizada [2]. La presencia de pulsos en una señal no basta para identificar una válvula como biestable.
Qué pasa cuando se corta la energía
No presupongas que la válvula cerrará al apagar el tablero. Si conserva su posición sin corriente, puede quedar abierta después de la última orden. Revisa con el responsable del proceso qué posición se necesita ante una pérdida de alimentación y cómo debe alcanzarse.
Incluye también el regreso de energía. El controlador puede reiniciar su memoria sin conocer la posición física de la válvula. Define si hace falta una secuencia de inicialización, confirmación de posición o una solución diferente. Esa decisión pertenece al diseño de la máquina y a su evaluación de riesgos.
Una orden no confirma el paso del fluido
Que el controlador haya emitido el pulso sólo acredita la orden eléctrica. Si la operación necesita confirmar apertura, cierre o caudal, identifica qué señal lo comprueba. No presentes el último comando guardado como una medición de la posición real.
La revisión debe incluir el funcionamiento hidráulico o neumático: fluido, presiones, temperatura, materiales y sentido de circulación. La ventaja del mando por pulsos no elimina las condiciones de selección que exige cualquier electroválvula.
Qué enviar para buscar un reemplazo
Reúne fotografía legible de la placa, código completo, ficha del equipo y diagrama eléctrico. Añade el fluido, las condiciones de operación y una descripción de las órdenes de apertura y cierre. Si hay una condición de seguridad, explica qué debe ocurrir al perder energía.
En Tecsol podemos revisar esos datos para buscar una alternativa compatible. La propuesta debe confirmar la variante y la forma de mando, además de las conexiones y el voltaje. Así, compras y mantenimiento comparan la misma función antes de cambiar la pieza.

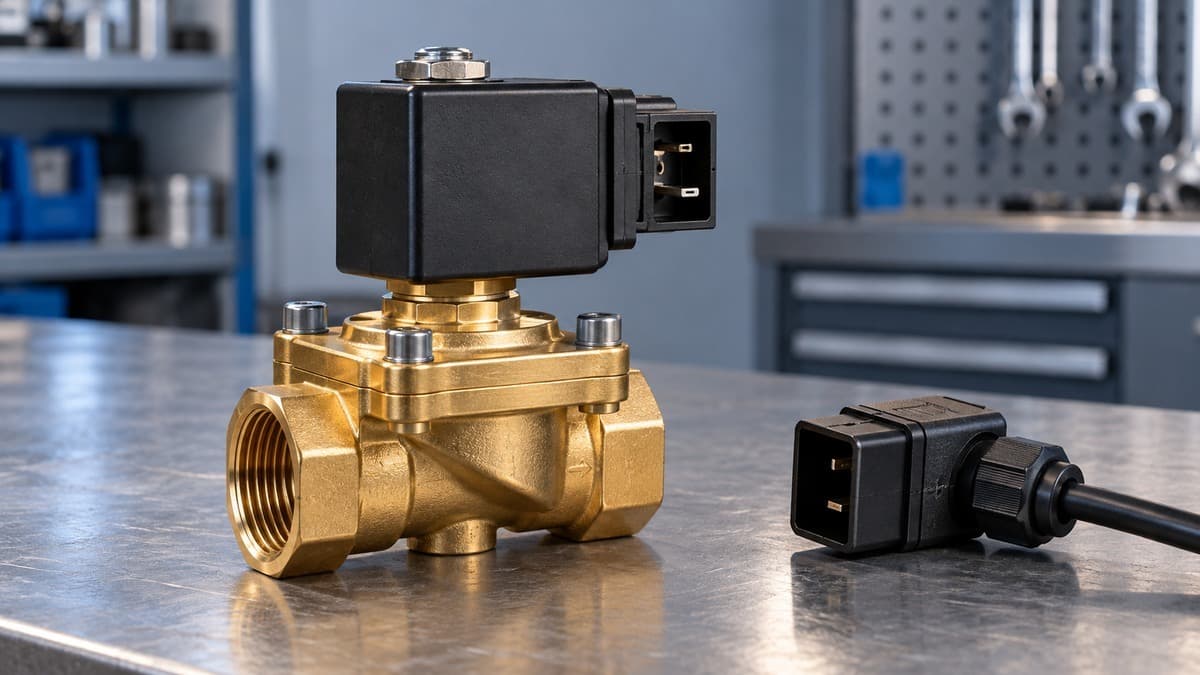

La portada es ilustrativa y no identifica una válvula biestable de catálogo ni su diagrama de conexión.
