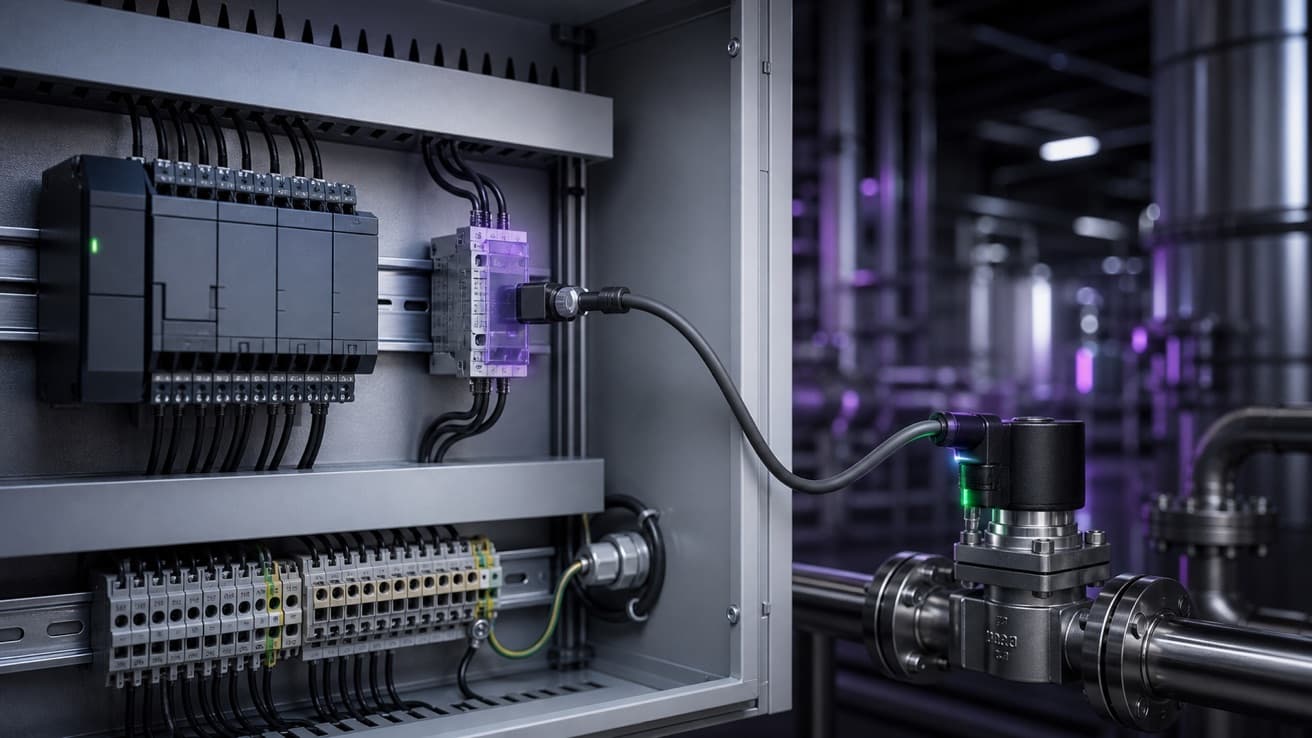

Cómo Conectar una Electroválvula a un PLC o Relevador y Proteger la Salida
Una salida digital puede encender una lámpara de prueba y aun así no ser adecuada para mandar una electroválvula. La bobina es una carga inductiva: al energizarse consume corriente y, al desconectarse, libera la energía almacenada en su campo magnético. Si la interfaz no está bien seleccionada, esa conmutación puede provocar fallas intermitentes, desgaste de contactos o daño en la salida.
La solución no siempre es agregar un relevador. Primero hay que revisar la bobina, el tipo de salida y la forma de proteger el circuito. Este orden sirve tanto para una máquina nueva como para corregir un tablero que falla de manera recurrente.
Antes de intervenir: desenergiza, bloquea y verifica el circuito conforme al procedimiento de la planta. El diseño, cableado y prueba deben quedar a cargo de personal calificado, con los manuales de los equipos disponibles.
Empieza por los datos de la bobina
Lee la placa y la ficha del modelo completo. Confirma voltaje nominal, AC o DC, frecuencia cuando aplique, consumo, corriente de arranque si está declarada y ciclo de trabajo. Revisa también si el conector incorpora indicador luminoso, rectificador o supresión.
No calcules la corriente usando una potencia aproximada si el fabricante proporciona el dato eléctrico. Tampoco asumas que dos bobinas con el mismo voltaje representan la misma carga. Su consumo y su comportamiento de conmutación pueden diferir.
Después identifica la salida de control
Una salida de PLC puede ser de transistor, relevador u otra tecnología. Cada una tiene límites y reglas distintas. Consulta el manual del módulo exacto y registra:
- Tensión y tipo de corriente admitidos
- Corriente permitida por punto, grupo y módulo
- Capacidad para cargas inductivas y frecuencia de conmutación
- Tipo de común y polaridad en salidas DC
- Protecciones internas y condiciones que exigen supresión externa
- Comportamiento ante sobrecarga, cortocircuito y pérdida de alimentación
Que la corriente nominal de la bobina quede por debajo de un valor impreso en el módulo no cierra la revisión. También cuentan el total del grupo, la temperatura del gabinete y las condiciones de carga indicadas por el fabricante.
¿Salida directa o relevador intermedio?
La salida directa puede ser adecuada cuando el módulo está especificado para esa carga, el voltaje coincide, existe margen dentro de todos sus límites y la protección contra transientes es la correcta. Reduce componentes y puntos de conexión.
Un relevador intermedio resulta útil cuando necesitas separar circuitos con tensiones distintas, conmutar una carga que la salida no debe manejar directamente, facilitar el reemplazo en campo o disponer de contactos adicionales. Sin embargo, agrega su propia bobina, contactos, tiempo de respuesta y modo de falla. Debe dimensionarse para la carga inductiva real, no solo para una corriente resistiva de catálogo.
Agregar un relevador no elimina el transiente: la bobina del relevador también es una carga inductiva para la salida del PLC, y los contactos siguen conmutando la bobina de la electroválvula. Revisa la supresión correspondiente en ambos circuitos según sus fichas.
Un relevador de estado sólido también requiere revisar tipo de carga, caída de tensión, corriente de fuga, disipación y estado de falla. No es un reemplazo automático para cualquier relevador electromecánico.
Por qué aparece el transiente al desconectar
Mientras la bobina está energizada, su campo magnético almacena energía. Al abrir el circuito, la corriente intenta continuar y puede generar una sobretensión breve. Ese transiente castiga el elemento que conmuta y puede acoplar ruido a señales cercanas.
La protección debe colocarse según el circuito y las instrucciones de los fabricantes del módulo, la interfaz y la bobina. Si la bobina o el conector ya incorporan un supresor, confirma su tipo antes de agregar otro.
El supresor depende de AC o DC
Bobinas DC
En circuitos DC puede utilizarse un diodo de rueda libre u otro dispositivo de supresión compatible. El diodo tiene polaridad y, si se instala al revés, puede producir un cortocircuito al energizar. Además, puede prolongar la desexcitación de la bobina y con ello el cierre o retorno de la válvula. Si el tiempo de liberación es crítico, la solución debe elegirse y probarse para ese requisito.
Bobinas AC
Un diodo simple no corresponde a una alimentación AC. Según el equipo pueden emplearse redes RC, varistores o supresores diseñados para la tensión y la carga. No selecciones sus valores por costumbre: sigue la documentación del fabricante o utiliza un módulo especificado para la bobina.
Todo supresor modifica la forma en que se disipa la energía y puede cambiar el tiempo de liberación. Proteger la salida y conservar la respuesta del proceso son parte de la misma decisión.
Cuida alimentación, comunes y cableado
Dimensiona la fuente considerando todas las cargas que pueden energizarse al mismo tiempo y las condiciones de arranque declaradas. Separa la protección de potencia de la lógica conforme al diseño del tablero y coloca la protección de circuito indicada para conductores y equipos.
En DC, confirma polaridad, tipo de salida y referencia de comunes antes de cablear. Mantén los conductores de bobinas alejados de señales sensibles cuando el diseño lo requiera, usa puesta a tierra y blindaje conforme al manual, y evita compartir retornos de manera que la caída de tensión altere sensores o comunicaciones.
Define qué pasa ante una falla
Antes de programar la salida, documenta el estado que debe adoptar la válvula si se pierde energía, se reinicia el PLC, se rompe un conductor o falla la interfaz. El estado normalmente abierto o cerrado es una propiedad mecánica; la secuencia de la máquina y las energías residuales también forman parte del resultado.
Las funciones de seguridad deben responder al análisis de riesgos y a la arquitectura aprobada de la máquina. Una salida estándar de PLC o un relevador auxiliar no deben asumirse como función de seguridad sin la evaluación correspondiente.
Puesta en marcha y diagnóstico
- Verifica modelo, voltaje, tipo de corriente y diagrama antes de energizar.
- Confirma continuidad, puesta a tierra y apriete con el circuito bloqueado, usando métodos compatibles con la electrónica conectada.
- Energiza de forma controlada y mide la tensión en la bobina bajo carga.
- Comprueba la corriente y el estado de diagnóstico del módulo.
- Ordena los ciclos definidos para la puesta en marcha y observa apertura, cierre y alarmas; vigila la temperatura durante el tiempo necesario para representar la condición de operación.
- Prueba el comportamiento ante pérdida de señal según el procedimiento aprobado.
- Documenta diagrama, supresor, protecciones y resultados finales.
Conclusión
Conectar una electroválvula a un PLC exige hacer coincidir dos fichas: la de la bobina y la de la salida. El relevador, el supresor y el cableado se eligen después, con base en la carga, el tiempo de respuesta y el estado requerido ante una falla.
