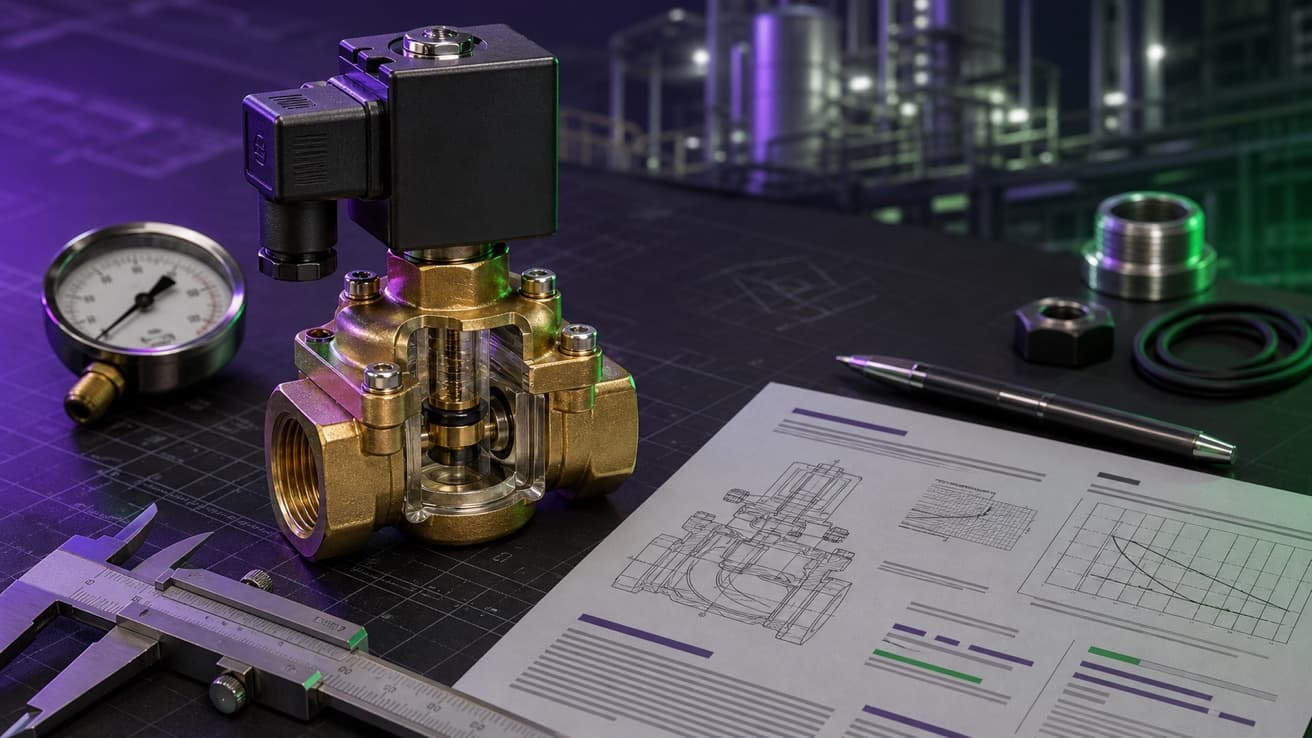

Cómo Leer la Ficha Técnica de una Electroválvula

Dos electroválvulas con conexión de media pulgada pueden tener capacidades, rangos de presión y temperaturas completamente diferentes. El tamaño de la rosca solo indica cómo se conectan; la ficha técnica explica si realmente pueden controlar el proceso.

Aprender a leer esa hoja evita errores comunes: comprar una válvula que no abre a presión cero, confundir diámetro de conexión con orificio, superar la presión permitida en corriente continua o utilizar un sello incompatible.

1. Función y número de vías

La primera especificación describe qué hace la válvula:

• 2/2: dos puertos y dos posiciones; abre o cierra una línea.
• 3/2: tres puertos y dos posiciones; alimenta y descarga, o desvía entre rutas según el diseño.
• Normalmente cerrada (NC): sin energía, el paso principal permanece cerrado.
• Normalmente abierta (NA): sin energía, el paso principal permanece abierto.

“Normal” significa sin alimentación eléctrica, no la condición habitual del proceso. En válvulas de tres vías, revisa el símbolo neumático o hidráulico para saber qué puertos se conectan en cada estado.

2. Tipo de accionamiento

La hoja puede indicar acción directa, pilotada, servoasistida o semi-directa.

• Directa: el solenoide mueve el elemento de cierre. Puede operar desde diferencia de presión cero, normalmente con pasos menores.
• Pilotada: utiliza la presión del fluido para mover un diafragma o pistón. Maneja más caudal, pero requiere una diferencia mínima.
• Semi-directa: combina accionamiento mecánico y asistencia de presión para trabajar desde cero y alcanzar caudales mayores, según el diseño.

Esta especificación debe leerse junto con la presión mínima. Una conexión grande no garantiza operación en un tanque por gravedad.

3. Diámetro de conexión y diámetro de orificio

La conexión puede ser 1/4, 1/2 o 1 pulgada, NPT, BSPP, BSPT o bridada. El orificio es el paso interno controlado por el cierre. Dos válvulas con la misma rosca pueden tener orificios distintos y, por tanto, caudales muy diferentes.

Comprueba también el estándar de la rosca. NPT es cónica; BSPP es paralela y normalmente sella mediante una junta. Forzar roscas parecidas puede dañar el cuerpo y no garantiza estanqueidad.

4. Coeficiente de flujo Cv o Kv

Cv y Kv permiten comparar la capacidad hidráulica. Cv se relaciona con el caudal de agua en unidades estadounidenses bajo una caída de presión definida; Kv utiliza unidades métricas. No son el diámetro de la válvula ni pueden intercambiarse como si fueran el mismo número.

Para dimensionar, considera fluido, densidad, viscosidad, presión de entrada, presión de salida y caudal. En gases también importan temperatura y posibilidad de flujo crítico. Una válvula demasiado pequeña limita producción; una excesivamente grande puede incrementar costo y producir un control poco estable en aplicaciones de modulación.

5. Rango de presión y presión diferencial

La ficha puede mostrar presión mínima, máxima de trabajo y máxima diferencia de presión de operación, a veces abreviada MOPD. Lee las notas de la tabla: el límite puede cambiar con el diámetro, material del sello, potencia de bobina y tipo de corriente.

No confundas:

• Presión de línea: presión absoluta o manométrica presente en la instalación.
• Presión diferencial: diferencia entre entrada y salida.
• Presión máxima de operación: límite para funcionamiento normal.
• Presión de prueba o ruptura: dato de validación que no autoriza operar a ese valor.

También revisa si se permite contrapresión. Muchas válvulas de dos vías están diseñadas para flujo en un solo sentido.

6. Fluido permitido y viscosidad

“Agua, aire y aceite” es una descripción general, no una aprobación para cualquier líquido de esas familias. Confirma la viscosidad máxima, la limpieza requerida y las restricciones del piloto. Vapor, vacío, oxígeno, combustible y fluidos corrosivos suelen requerir diseños o aprobaciones específicos.

Cuando el producto no aparezca en la ficha, proporciona su hoja de seguridad al proveedor. No extrapoles compatibilidad únicamente porque el cuerpo sea de acero inoxidable.

7. Materiales del cuerpo y de los sellos

Busca el material de todas las partes mojadas: cuerpo, asiento, émbolo, resorte, diafragma y sellos. Los elastómeros más frecuentes incluyen NBR, EPDM y FKM; PTFE aparece en aplicaciones químicas o térmicas. Cada uno tiene fortalezas y exclusiones.

La temperatura máxima publicada suele depender del sello seleccionado. Cambiar un empaque por otro del mismo tamaño sin autorización puede alterar compatibilidad, cierre y certificaciones.

8. Temperatura del medio y del ambiente

La ficha distingue entre temperatura del fluido y temperatura del aire alrededor de la bobina. Ambas deben cumplirse al mismo tiempo. Una bobina de servicio continuo produce calor, y una envolvente cerrada o una tubería caliente puede elevar su temperatura real.

Comprueba si la presión permitida se reduce al aumentar la temperatura. En muchos componentes, la resistencia de materiales y sellos cambia con el calor, por lo que la clasificación no debe leerse como un valor independiente.

9. Especificaciones de la bobina

Revisa voltaje nominal, AC o DC, frecuencia, consumo, tolerancia de tensión y ciclo de trabajo. Algunos catálogos muestran una presión máxima diferente para bobinas AC y DC.

“Servicio continuo” indica que puede permanecer energizada dentro de sus condiciones térmicas especificadas; no significa que sea fría al tacto ni que soporte cualquier temperatura ambiente. Si el control utiliza una salida electrónica, verifica corriente de arranque, corriente de mantenimiento y supresión de transientes cuando corresponda.

10. Protección ambiental y conexión eléctrica

Un grado IP describe protección contra ingreso de sólidos y agua bajo condiciones de ensayo. La clasificación del conjunto puede depender de instalar correctamente junta, conector y prensaestopa. IP67 no significa automáticamente aptitud para vapor, químicos, lavado a presión o inmersión permanente.

Para áreas clasificadas, busca la certificación completa, grupo, clase o zona, y código de temperatura aplicables. No confundas resistencia al agua con protección para atmósferas explosivas.

11. Tiempo de respuesta, frecuencia y vida útil

Los tiempos de apertura y cierre se miden bajo condiciones específicas. Presión, viscosidad, corriente, temperatura y diseño de la tubería pueden modificar el resultado real. Si tu proceso depende de milisegundos o de una frecuencia elevada, solicita las condiciones de ensayo y valida el ciclo completo en la aplicación.

Ejemplo de lectura ordenada

Supongamos que necesitas controlar agua desde un tanque con muy poca presión. Encuentras una válvula con conexión correcta, sello compatible y caudal suficiente, pero la tabla exige una diferencia mínima de 0.5 bar. Aunque el resto coincida, esa válvula pilotada no es adecuada. La presión mínima descarta el modelo antes de revisar el voltaje.

La secuencia eficiente es:

1. Función y estado sin energía
2. Fluido, materiales y temperatura
3. Presión mínima, máxima y contrapresión
4. Caudal Cv/Kv y viscosidad
5. Conexión y orificio
6. Bobina y ciclo de trabajo
7. Protección ambiental y certificaciones

Conclusión

Leer una ficha técnica consiste en comprobar una cadena de condiciones, no en encontrar una sola medida. Si un eslabón falla —presión mínima, sello, temperatura, bobina o certificación— la válvula deja de ser la correcta aunque encaje físicamente en la tubería.
