Cómo Instalar una Válvula Solenoide Correctamente

Una electroválvula bien seleccionada puede fallar desde el primer arranque si se instala al revés, recibe residuos de la tubería o se conecta a un voltaje incorrecto. La instalación no es un trámite: determina la confiabilidad, el cierre y la vida útil del conjunto.

Esta guía resume una secuencia práctica para válvulas industriales de uso general. La hoja de instalación del modelo específico siempre tiene prioridad, especialmente en vapor, gas combustible, oxígeno, químicos, áreas clasificadas y aplicaciones de seguridad.

Antes de instalar: valida la selección

Revisa la placa y la ficha técnica antes de retirar los tapones de protección. Confirma:

• Fluido y concentración compatibles con cuerpo y sellos
• Temperatura del fluido y temperatura ambiente dentro de rango
• Presión mínima y máxima, incluida la presión diferencial requerida
• Conexión, diámetro, orificio y capacidad de flujo
• Función normalmente cerrada, normalmente abierta o de tres vías
• Voltaje, corriente, frecuencia, potencia y ciclo de trabajo de la bobina
• Grado de protección y aprobaciones requeridas por el lugar

En una válvula servoasistida, la presión mínima no es opcional. Si el sistema trabaja por gravedad o cerca de cero bar, probablemente necesita un diseño de acción directa o semi-directa.

1. Aísla, despresuriza y limpia la línea

Aplica bloqueo y etiquetado, verifica ausencia de energía y lleva la tubería a presión cero. Drena o purga el fluido hacia un punto seguro. No confíes únicamente en la lectura de un manómetro: confirma el aislamiento conforme al procedimiento de planta.

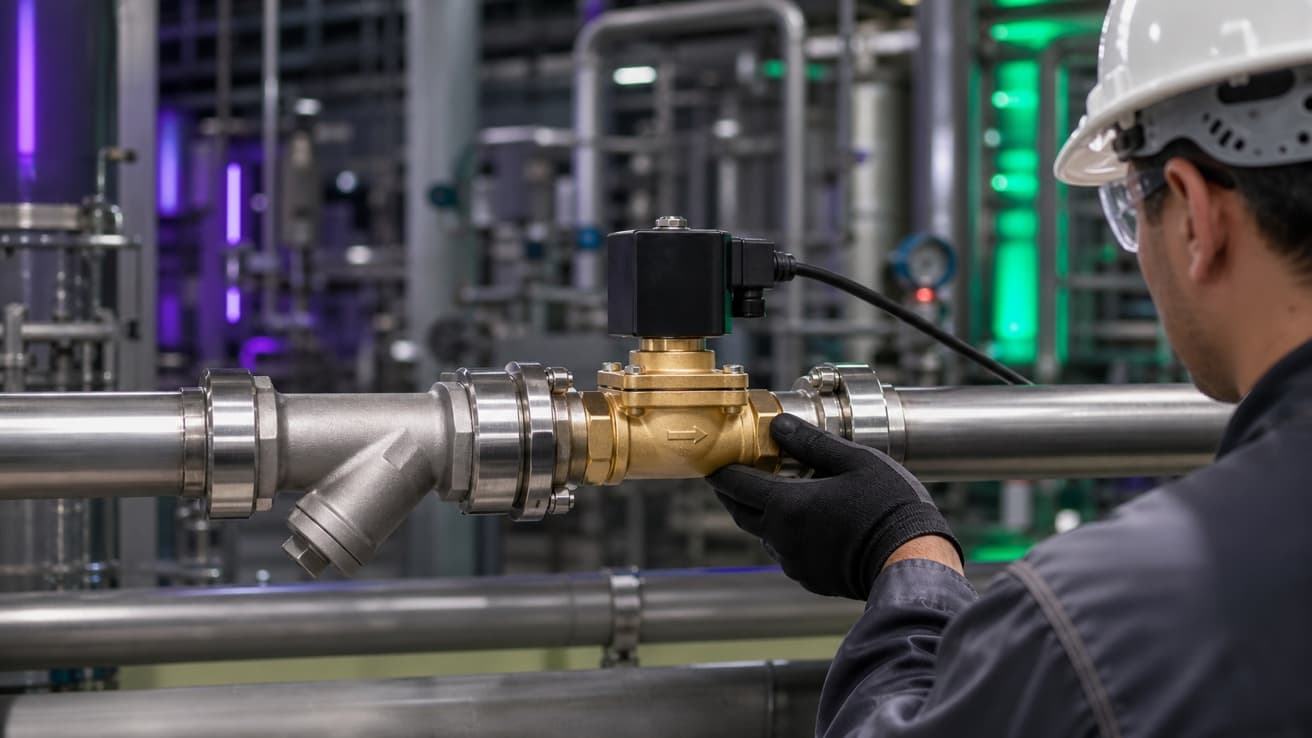

Las tuberías nuevas suelen contener rebabas, escoria de soldadura, sellador y polvo. Limpia internamente la línea antes de montar la válvula. Cuando el proceso lo permita, instala un filtro o colador aguas arriba y deja acceso para limpiarlo sin desmontar media instalación.

2. Respeta la flecha de flujo

Localiza la flecha marcada en el cuerpo y oriéntala desde la alimentación hacia el consumo. En una válvula pilotada, invertir entrada y salida altera las cámaras de presión: puede impedir la apertura, evitar el cierre o provocar golpes.

En válvulas de tres vías identifica cada puerto según el diagrama del fabricante. Las designaciones de presión, utilización y escape no deben inferirse por su posición física.

3. Elige la posición de montaje indicada

Algunos modelos pueden trabajar en cualquier orientación; otros especifican una posición. Cuando la documentación no diga lo contrario, montar la bobina hacia arriba suele ayudar a que los sedimentos no se acumulen dentro del tubo del núcleo. Sin embargo, esta práctica no sustituye la instrucción del fabricante.

Deja espacio para retirar conector, bobina y operador durante el mantenimiento. Evita puntos donde la válvula reciba agua directa, calor radiante, vibración intensa o golpes de maquinaria si su envolvente no fue diseñada para ello.

4. Evita esfuerzos de la tubería

Alinea las conexiones antes de apretar. La válvula no debe funcionar como elemento para corregir una tubería descentrada ni cargar con el peso de tramos largos. Usa soportes adecuados a ambos lados cuando sea necesario.

Aplica la herramienta sobre las caras destinadas al apriete, no sobre la bobina, el conector o el tubo operador. Nunca uses el solenoide como palanca. En cuerpos plásticos, el exceso de torque puede producir una grieta que aparece hasta la presurización.

5. Controla el material de sellado

En roscas NPT, coloca el sellador solo en las roscas macho y deja libres los primeros hilos para reducir el riesgo de introducir residuos. Usa únicamente un producto compatible con el fluido, la temperatura y el material del cuerpo. En conexiones BSPP, la estanqueidad suele depender de una junta o arandela, no de llenar la rosca con cinta.

El exceso de cinta de PTFE puede desprenderse y bloquear el diminuto orificio piloto. También puede facilitar el sobreapriete porque reduce la fricción de la rosca.

6. Haz una conexión eléctrica adecuada al ambiente

Comprueba el voltaje en la etiqueta de la bobina antes de cablear. Verifica si se trata de AC o DC y, en corriente alterna, la frecuencia. Conecta protección a tierra cuando corresponda y dimensiona conductores, fusible y dispositivo de maniobra de acuerdo con la carga.

Un conector con clasificación IP solo conserva su protección cuando junta, tornillo, prensaestopa y diámetro del cable son correctos. Orientar la entrada del cable para evitar que el agua escurra hacia el conector y formar un lazo de goteo puede mejorar la instalación, pero no corrige una envolvente insuficiente.

En áreas con gases o polvos combustibles se requiere equipo aprobado para la clasificación específica y una instalación realizada conforme a las normas aplicables. Una bobina industrial estándar no se convierte en antiexplosiva por colocarla dentro de una caja.

7. Realiza la puesta en marcha por etapas

1. Con la línea aún sin presión, revisa aprietes, soportes, flecha y cableado.
2. Ejecuta una prueba eléctrica breve y confirma el accionamiento indicado por el fabricante.
3. Presuriza lentamente mientras observas conexiones y cuerpo desde una posición segura.
4. Ordena varios ciclos y confirma apertura, cierre, caudal y ausencia de fugas.
5. Mide presión antes y después si la respuesta no es la esperada.
6. Registra modelo, fecha, voltaje, presión y resultado de la prueba.

Errores de instalación frecuentes

• Montar la válvula en sentido contrario a la flecha
• No limpiar una línea nueva
• Omitir el filtro en un fluido con partículas
• Confundir NPT con BSP
• Sujetar o girar el cuerpo desde la bobina
• Aplicar voltaje correcto con tipo de corriente incorrecto
• Exponer un conector IP65 a lavado sin montar correctamente su junta
• Instalar una válvula pilotada sin presión diferencial suficiente

Conclusión

Una buena instalación comienza antes de apretar la primera rosca. Validar la ficha, limpiar la línea, respetar el flujo, evitar esfuerzos y probar por etapas elimina muchas de las fallas atribuidas erróneamente al producto.
