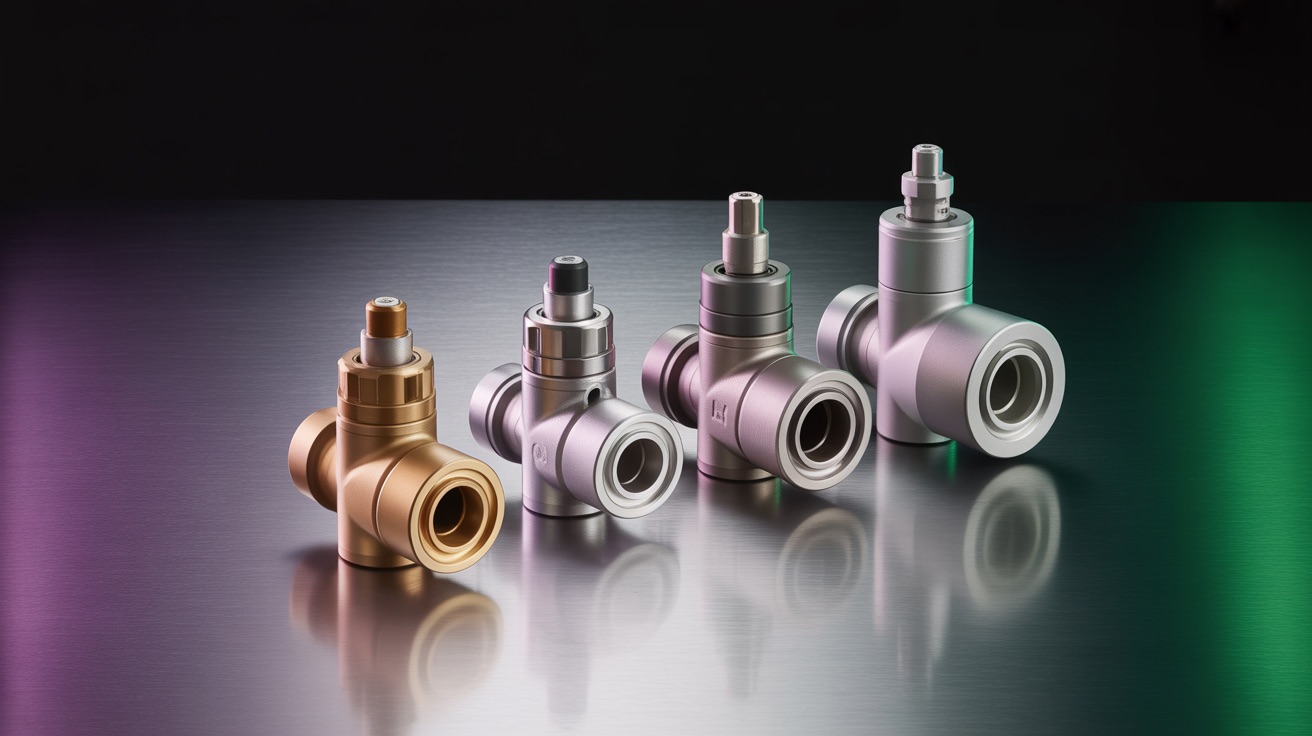

Cómo Elegir la Válvula Solenoide Correcta para tu Aplicación

Seleccionar la válvula solenoide equivocada es uno de los errores más costosos en automatización industrial. No solo por el precio de la válvula en sí, sino por los paros de producción, las fugas, las fallas prematuras y los reemplazos de emergencia que genera una mala selección.

Después de más de 15 años asesorando a plantas industriales en México, hemos identificado que la mayoría de los problemas se resuelven evaluando correctamente cuatro criterios antes de comprar.

Criterio 1: Tipo de fluido

Este es el punto de partida. El fluido que va a circular por la válvula determina los materiales compatibles tanto del cuerpo como de los sellos internos.

Agua limpia: Prácticamente cualquier válvula de latón con sellos de EPDM funciona bien. Es la aplicación más sencilla.

Aire comprimido: Similar al agua en términos de compatibilidad de materiales, pero hay que considerar que el aire puede contener partículas de aceite del compresor. Un filtro antes de la válvula extiende significativamente su vida útil.

Vapor: Requiere materiales que soporten altas temperaturas. Acero inoxidable con sellos de PTFE o EPDM de alta temperatura. Las válvulas de latón estándar no son adecuadas.

Aceites y combustibles: Los sellos deben ser de NBR (Buna-N) o FKM (Viton). Los sellos de EPDM se degradan rápidamente con hidrocarburos.

Químicos agresivos: Aquí no hay atajos. Se necesitan cuerpos de acero inoxidable 316L o plástico PVDF con sellos de PTFE. Siempre consulta la tabla de compatibilidad química del fabricante.

Criterio 2: Presión del sistema

La presión no solo determina el rango de operación, sino el tipo de mecanismo interno de la válvula:

Acción directa (0 - 10 bar típicamente)

El solenoide mueve directamente el émbolo. Funciona desde presión cero, lo que las hace ideales para sistemas de gravedad, tanques sin presurizar y aplicaciones de vacío. Son más compactas pero generalmente se limitan a diámetros pequeños (hasta 1/2").

Acción indirecta o servo-asistida (0.5 - 16 bar típicamente)

Utiliza la presión del propio fluido para ayudar a abrir la válvula. Esto permite manejar diámetros más grandes con bobinas más pequeñas y menor consumo eléctrico. La desventaja es que necesitan un diferencial mínimo de presión para funcionar — no abren a presión cero.

Acción semi-directa (0 - 16 bar)

Combina ambos principios. Funciona desde presión cero pero también maneja presiones altas. Es la opción más versátil pero también la más costosa.

Error común: Instalar una válvula de acción indirecta en un sistema que opera a baja presión. La válvula simplemente no abre, y el técnico piensa que está defectuosa cuando en realidad fue mal seleccionada.

Criterio 3: Tamaño y conexiones

El diámetro de la válvula debe ser compatible con la tubería, pero también con el caudal requerido. Un error frecuente es elegir la válvula solo por el tamaño de la conexión sin verificar el coeficiente de flujo (Kv o Cv).

El coeficiente Kv indica cuántos metros cúbicos de agua por hora pasan por la válvula con una caída de presión de 1 bar. Si tu sistema necesita 5 m³/h y la válvula tiene un Kv de 3, vas a tener una restricción que afectará todo el proceso.

Conexiones comunes en México:

• Rosca NPT (la más usada en industria mexicana): 1/4", 3/8", 1/2", 3/4", 1", 1-1/2", 2"
• Rosca BSP: Común en equipos importados de Europa
• Bridada: Para diámetros grandes (2" en adelante) y aplicaciones de alta presión

Criterio 4: Voltaje y tipo de corriente

Las opciones estándar son:

• 24V DC: El más seguro y el estándar en automatización moderna. Compatible con PLCs y sistemas de control. Menor riesgo eléctrico para el personal de mantenimiento.
• 12V DC: Común en aplicaciones móviles, vehículos y sistemas alimentados por batería o panel solar.
• 110-127V AC: Estándar en instalaciones industriales en México (la red eléctrica mexicana opera a 127V). Mayor fuerza de accionamiento que DC, pero genera más calor en la bobina.
• 220V AC: Para aplicaciones de mayor potencia. Menos común en válvulas solenoides estándar.

Consejo: Si estás diseñando un sistema nuevo, elige 24V DC. Si estás reemplazando una válvula existente, mantén el mismo voltaje a menos que vayas a modificar también el sistema de control.

Normalmente abierta vs. normalmente cerrada

Este es un quinto criterio que muchos pasan por alto:

• Normalmente cerrada (NC): Sin energía, la válvula está cerrada. Es la configuración más común — el flujo solo pasa cuando se envía señal eléctrica.
• Normalmente abierta (NA): Sin energía, la válvula está abierta. Útil en sistemas de seguridad donde el flujo debe mantenerse en caso de falla eléctrica (como sistemas de enfriamiento de emergencia).

La elección depende de qué estado es más seguro para tu proceso en caso de un corte de energía.

Resumen rápido

Antes de comprar tu próxima válvula solenoide, ten a la mano esta información:

1. ¿Qué fluido va a circular? → Define materiales
2. ¿Cuál es la presión mínima y máxima? → Define el tipo de acción
3. ¿Qué diámetro y tipo de conexión necesitas? → Define tamaño
4. ¿Qué voltaje tiene tu sistema de control? → Define la bobina
